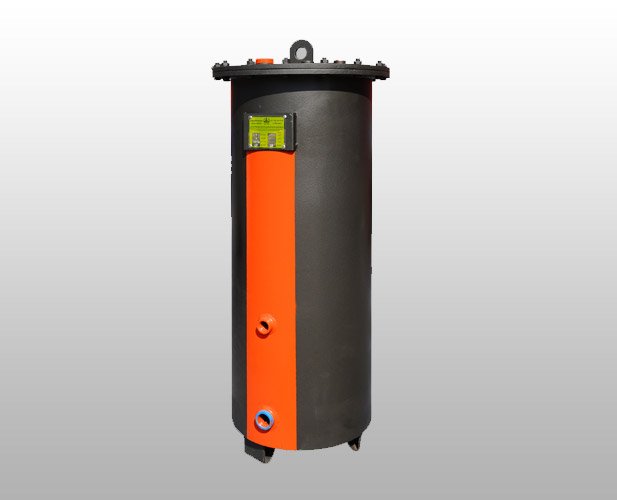

منابع کوئل دار با در نظر گرفتن کلیه پارامترهای مهندسی و استانداردها، جهت تهیه آب گرم مصرفی طراحی شده اند. تولیدات در اندازه و دبی های مختلف، جوابگوی اغلب نیازها در زمینه های مختلف می باشد. نصب و راه اندازی دستگاه ساده بوده و در صورت درخواست با شیرآلات مورد نیاز به صورت کامل عرضه می گردد.
این منابع دارای ترکیبی از دوام و طراحی اختصاصی دابوصنعت بوده و جهت استفاده در مراکز علمی، هتل ها، بیمارستان ها، مجتمع های مسکونی، تجاری، اداری، موسسات و مراکز مختلف صنعتی بسیار مقرون به صرفه می باشد
منابع کوئل دار بصورت استوانه عمودی یا افقی بوده و بر اساس استاندارد ASME جهت تحمل فشارهای کاری ۵,۶,۸,۱۰,۱۵bar ساخته می شوند.
طرفین مخزن اصلی بوسیله عدسی های لبه دار از جنس A۵۱۶G۷۰ و DIN۱۷۱۵۵-۱۷mn۴ پرس و مونتاژ می شود.
هر دستگاه دارای دریچه منهول می باشد.
کوئل مسی مورد استفاده در منابع مذبور بر اساس آخرین استانداردهای ASME و BS می باشد.
بوشن های لازم جهت خروجی آب گرم، ورودی آب، ترموکوپل شیر ترموستات، شیر تخلیه، ترمومتر، شیر اطمینان و فشار سنج روی دستگاه نصب شده است.
حداقل دو لایه اپاکسی مخصوص در داخل منابع و همچنین رنگ روغنی در پوشش بیرونی (درز جوش) منابع استفاده می شود.
هر دستگاه دارای پایه مناسب از فولاد EN۱۰۰۲۵-S۲۳۵JR می باشد.
مخزن اصلی با فشار معادل ۱.۵ برابر فشار کاری مورد تست قرار می گیرد.
کوئل ها با استفاده از لوله های مسی به قطرهای۲۵mm,۰.۹mm,۰.۷mm و به قطرهای ۷/۸″ و ۳/۴″ ساخته می شوند.
عدسی کوئل مسی از جنس چدن می باشد.
صفحه تیوب پلیت و غلاف کوئل مسی از جنس فولاد مناسب مخازن تحت فشار ساخته می شوند.
فشار طراحی و تست جهت کوئل های تا قطر ۸″ به ترتیب ۱۵۰lb/in
۲
و ۳۰۰lb/in
۲
و برای کوئل های به قطر ۱۰-۱۴″ به ترتیب برابر با ۱۲۵lb/in
۲
و ۲۵۰lb/in
۲
می باشد.
درجه حرارت طراحی کوئل ها برابر با ۳۵۰ºF می باشد.
جوشکاری قسمت های تحت فشار به روش SAW (زیرپودری) و به صورت اتوماتیک انجام می شود که بالاترین کیفیت جوش و یکپارچگی را فراهم می کند.
الکترودهای مصرفی برای جوشهای نفوذی و تکمیلی از نوع E ۷۰۱۰ و۷۰۱۸ E می باشد که مطابق با WPS و PQR مورد مصرف قرار می گیرد.
