سرکابل انشعابی نوع C نیز مانند سرکابل اصلی (معمولی) نوع C می باشد با این تفاوت که جهت انشعاب و یا رینگ کردن شبکه این سر کابل به قسمت پشت سرکابل اصلی وصل می شود و عملیات انشعاب گیری و یا رینگ کردن صورت می گیرد.
خصوصیات:
تنها با تعویض آداپتور و کابلشو قالبیت تغییر سایز از ۲۵ تا ۶۳۰ را دارا می باشد و برای استفاده از تمامی سایزهای مورد نظر تنها به یک نوع بدنه ۶۳۰ آمپر نیاز است.
استرس کنترل آن نیز از جنس سیلیکون ساخته شده است که نسبت به EPDM قابلیت کنترل میدان الکتریکی آن بسیار بالاتر می باشد و بر خلاف نوع EPDMاز انفجار سر کابل به علت تغییرات ناگهانی میدان الکتریکی جلوگیری می نماید و آتش نمی گیرد و دود سمی ایجاد نخواهد کرد.
قسمت عایق و استرس کنترل ۱۰۰% سرکابلها در هنگام تولید تست و آزمایش می شود.
این سر کابل جهت کابل آلومینیوم و مس مناسب می باشد.
نصب آن بسیار آسان و سریع است و به وسایل خاصی جهت نصب نیاز ندارد.
غیرقابل اشتعال و دارای خاصیت خود خاموش کنندگی است.
استقامت در مقابل کشش و دمای بالا را دارد.
این سر کابل با قابلیت اتصال به هم امکان استفاده به صورت رینگ و مفصل را دارا می باشد.
لایه سیلیکونی استفاده شده برای استرس کنترل (اداپتور) مجزا از بدنه اصلی سرکابل است.
دارای کابلشو مخصوص مناسب جهت بوشینگ نوع C.

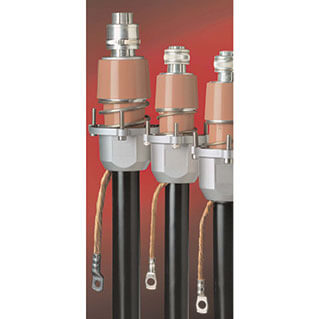

دارای یک لایه نیمه هادی خارجی جهت انتقال الکترون های مانده به شیلدسرکابلهای PLUG IN Inner Cone سرکابلهایی از جنس Silicone هستند و به طور کاملاً عایق می باشند و جهت اتصال کابلهای زمینی به ترانسفورماتور کلید خانه ها و اتصالاتی که مجهز به بوشینگ مادگی (females) می باشند، استفاده می شوند. این نوع بوشینگ طبق استاندارد SIN EN ۵۰۱۱۸۰/۵۰۱۱۸۱ جهت سایز ۱ (۶۳۰ آمپر)، سایز ۲ (۸۰۰ آمپر) و سایز ۳ (۱۲۵۰ آمپر) طراحی شده است.
تمام اجزاء به صورت یک پارچه و بدون نیاز به ادپتور می باشند.
نصب سریع به علت یک پارچه بودن سرکابل و کاهش اشتباه نصب
دارای استرس کنترل یک پارچه با بدنه و کنترل کامل میدان الکتریکی
طراحی سرکابل طوری می باشد که در مقابل اتصال کوتاه بسیار مقاوم می باشد.
با توجه به ویژگی های سیلیکون نصب آن راحتر از نوع EPDM می باشد.
این سرکابلها آتش نمی گیرند و دود زا نمی باشد.
در برابر اسید، الکل و مواد نفتی بر خلاف نوع EPDMمقاوم هستند.
این سرکابلها در سه نوع ارائه می شوند:
سرکابل مستقیم ۶۳۰ آمپر سایز ۱۲/۲۴/۳۶kV
سرکابل مستقیم ۸۰۰ آمپر سایز ۱۲/۲۴/۳۶kV
سرکابل مستقیم ۱۲۵۰ آمپر سایز ۱۲/۲۴/۳۶kV
دارای عایق قوی با استفاده از سیلیکون
قسمت ایزوله شده و مناسب جهت تست ولتاژ
قابلیت باز و بسته شدن سر کابل از روی بوشینگ به دفعات
قابلیت اتصال به بوشینگ در زوایای مختلف
سطح مقطع کابل(میلی متر مربع)=X
جنس کابلشو Y=AL/CU/BI
مشخصات اطلاعات شرکت فروشنده این محصول
