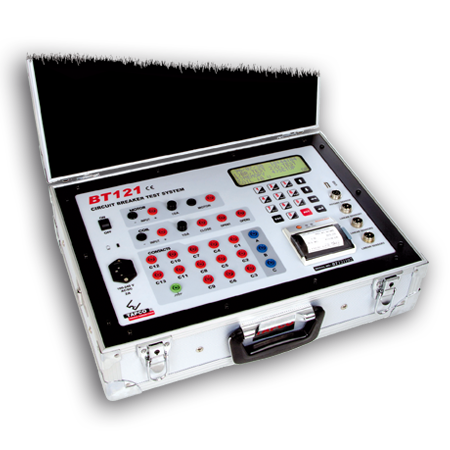

سیستمی کامل برای تست و آنالیز عملکرد زمانی و حرکتی کنتاکت های انواع کلیدهای قدرت.

BT۱۲۱ اطلاعات كيفي مربوط به اجزای مختلف كليدهاي قدرت (بريكر ، سكسيونر) را جمع‌آوري و ذخيره می کند تا بر اساس اين اطلاعات بر روي كيفيت عملكرد كليد تصميم‌گيري شود.

BT۱۲۱ انواع مانورها را به كليد قدرت اعمال کرده و اطلاعات الكتريكي و مكانيكي قسمت هاي مختلف مانند كنتاكت هاي اصلي و كمكي، بوبين هاي قطع و وصل، موتور شارژ فنر كليد و ... را استخراج و با نمایش نتایج و رسم منحنی، امکان تجزیه و تحلیل دقیق عملکرد کلید را فراهم می کند.

ویژگی ها

• اندازه گیری زمان عملکرد کنتاکت ها و نحوه حرکت آنها
• تست عملکرد بوبین های قطع و وصل، موتور، رله آنتی پمپاژ، رله افت ولتاژ، بوبین بلوکینگ و ...
• دارای تست های مخصوص کلیدهای کنتاکتوری و کلیدهای بدون مکانیزم فرمان
• نمایش گرافیکی نتایج تست برای تجزیه و تحلیل سریعتر
• کنترل کلیه عملیات توسط نرم افزار BTSoft (انجام عملیات تست به دو صورت Standalone و توسط نرم افزار)
• مطمئن با کاربری ساده
• دارای باتری داخلی

تست زمانی

• اندازه گيري، نمونه برداري و آنالیز زمان قطع و وصل كنتاكت ها با توجه به فرامين صادر شده به كليد شامل: قطعOPEN ، وصل CLOSE ، وصل و قطع هم زمان CO ، قطع تأخير وصل OTC ، وصل تأخير قطع CTO ، قطع تأخير وصل قطع OTCO
• محاسبه عدم همزماني سه كنتاكت اصلي (Out of sync)
• اندازه گیری و نمایش دقیق Bounce کنتاکت ها در زمان عملکرد
• اندازه گيري زمان شارژ فنر وصل

تست حرکتی

• نمونه برداری از نحوه حرکت کنتاکت ها و رسم منحنی حرکت
• محاسبه سرعت قطع و وصل كنتاكت ها
• اندازه گيري، نمونه برداري و آناليز حداكثر، حداقل و كل جابه جايي كنتاكت ها
• اندازه گيري، نمونه برداري، محاسبه و آناليز پارامترهای Over travel و Rebounce و رسم خطوط Damping
• اندازه گيري، نمونه برداري و آناليز جابجايي فنر كنتاكت ها Spring travel
• امکان اندازه گيري و تعیین حدود ايمني بالا و پايين كنتاكت ها

تست جرياني و ولتاژي بوبين ها و موتور شارژ فنر

• اندازه گيري، نمونه برداري و آناليز جريان و ولتاژ بوبين هاي قطع و وصل (AC, DC)
• اندازه گيري، نمونه برداري و آناليز جريان و ولتاژ بوبين بلوكينگ قطع و وصل (AC, DC)
• اندازه گيري، نمونه برداري و آناليز جريان و ولتاژ و عملكرد رله آنتي پمپاژ (AC, DC)
• اندازه گيري، نمونه برداري و آناليز جريان و ولتاژ موتور شارژ فنر (AC, DC)

قابليت هاي سخت افزار

۱-قابليت تست انواع كليد قدرت از جمله نوع T , V

۲-سرعت نمونه‌برداري از ورودي هاي موردنظر ۱۰KHz

۳-داراي يك ورودي اِنكودر چرخشي و سه ورودي براي سنسور خطي

۴-رسم منحني از نتايج تست

۵-قابليت ذخيره ۹۶ تست در حافظه داخلي و انتقال آنها به کامپيوتر

۶-قابليت چاپ نتايج تست هاي انجام شده از طريق پرينتر داخلي

۷-دو ورودي ولتاژ براي بوبين و موتور جهت اندازه‌گيري (AC , DC)

۸-قابليت اندازه‌گيري و نمونه‌برداري از جريان بوبين و موتور

۹- ۱۶ كانال ورودي براي كنتاكت‌ها (۳ کنتاکت اصلی و ۱۳ کنتاکت کمکی)

۱۰-تحريك يك بوبين وصل و دو بوبين قطع

۱۱-قابلیت اتصال به دو نوع منبع تغذيه دستي و قابل كنترل با كامپيوتر (ساخت شركت تپکو)

۱۲-ارتباط با كامپيوتر از طريق پورتUSB

۱۳-داراي باتري داخلي

قابليت هاي نرم افزار

۱-امكان انجام تست های كارخانه اي كليد

۲-جمع‌آوري خودكار و ذخيره اطلاعات برخي تست های كليد مثل منحني حركت، منحني جريان بوبين، منحني جريان موتور،

حداقل ولتاژ عملكرد بوبين‌ها، نتيجه تست رله افت ولتاژ و رله آنتي پمپاژ، جريان بوبين بلوكينگ و ...

۳-بزرگ نمايي منحني حركت

۴-نمایش اطلاعات منحنی حرکت کنتاکت، عملکرد زمانی کنتاکت و جريان بوبين در هر نقطه زمانی دلخواه

۵-محاسبه ميزان جابه جايي كنتاكت و فنر كنتاكت، سرعت، Over travelو Rebounce ، حدود ايمني، زمان و مدت عمل

كنتاكت‌ها، عدم هم زماني كنتاكت‌ها، حداكثر جريان موتور و بوبين، زمان شارژ فنر وصل و . . .

۶-نمايش وضعيت سنسورهاي خطي، وضعيت انكودر، وضعيت كنتاكت‌ها، مقدار ولتاژ و جريان خروجي تغذيه

۷-قابليت تعيين پارامترهاي تست مثل مدت زمان نمونه‌برداري، مدت زمان اِعمال ولتاژ به بوبين‌ها و . . . بر حسب نوع كليد

۸-قابليت تعيين محدوده مجاز براي پارامترهاي كليد مثل سرعت و زمان وصل و قطع و بررسي آنها و اِعلام نتيجه به صورت

يك جدول پس از انجام هر مانور وصل يا قطع

۹-با دو زبان رابط فارسي و انگليسي

۱۰-دريافت مشخصات مربوط به كليد از كاربر و ذخيره آن در بانک اطلاعات مثل:

- اطلاعات پلاك مشخصات كليد (نوع كليد، شماره سريال كليد و قفل و سنسورها، ولتاژ نامي تجهيزات الكتريكي و . . .)

- مقاومت اهمي تجهيزات الكتريكي و پل‌ها

- نتيجه آزمايش تجهيزات الكتريكي و پل‌ها

- نتيجه كنترل رله پرايمر، رله اضافه جريان، سيم كشي و . . .

- نتيجه آزمايش نشتي

- فشار گاز پل‌ها

- شماره سريال رله‌هاي پرايمر

- و...
