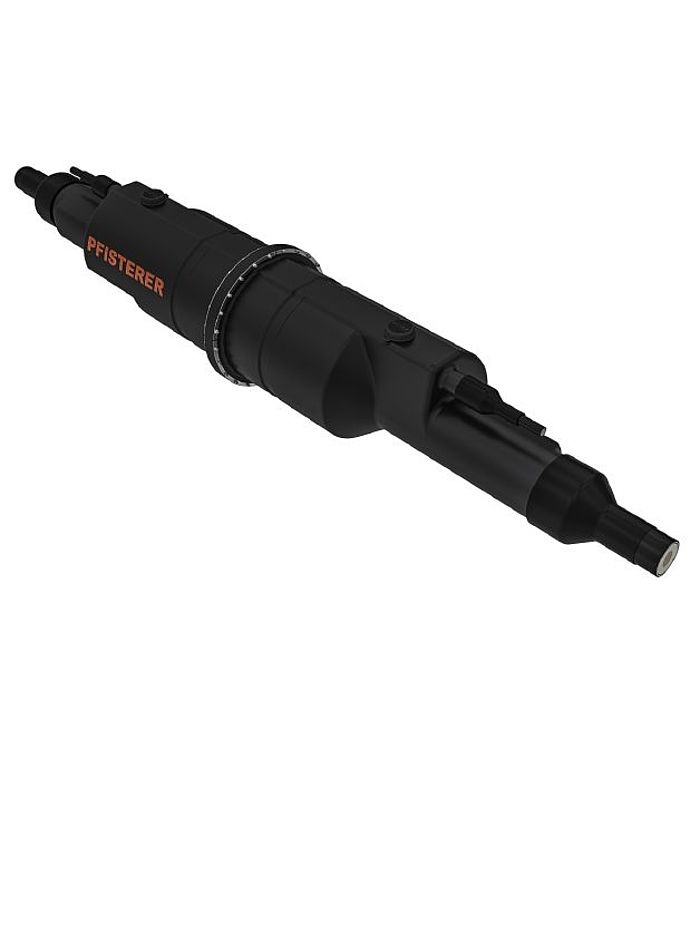

مفصل های فشارقوی از سطح ولتاژ ۶۳ تا ۵۵۰ کیلوولت در خطوط انتقال فشارقوی و فوق فشارقوی مورد استفاده قرار می گیرند. کاربرد مفصل های فشارقوی در میانه خطوط زمینی و در نقاط اتصال یک کابل فشارقوی به کابلی دیگر برای امتداد مسیر کابل کشی می باشد.
از آنجا که تکنولوژی اتصالات حرارتی ( Heat-Shrink Accessories ) قدرت عايقي کافي براي کنترل مناسب تنش های ميدان الکتريکي در سطوح ولتاژی بالا را ندارد ( خصوصا سطوح بالاتر از ۶۳ کیلوولت ) لذا عمدتا در کشورهای پیشرفته جهان از تکنولوژي اتصالات فشاری پیش ساخته ( Pre-fabricated Slip-on Accessories ) که دارای استرس کنترل سیلیکونی هندسی با قدرت عایقی بسیار بالا است برای اتصالات کابل های فشارقوی استفاده می گردد. در این تکنولوژی هسته مرکزی مفصل یا همان استرس کنترل که نقش اصلی در کنترل میدان های الکتریکی و تنش های ولتاژی را دارد از سيليکون با خلوص بسیار بالا و بشکل مخروطی شکل ساخته می شود که از لحاظ ابعادی و فرم هندسی پس از شبیه سازی کامپیوتری میدان های الکتریکی بدقت محاسبه و طراحی می گردد بدین ترتیب اطمينان حاصل می شود که ميدان های الکتريکي و تنش های سطوح فشارقوی به نحو مناسبی مهار می گردد. لذا اصولا این نوع از اتصالات بصورت سفارشی برای کابل فشارقوی هر پروژه بر اساس مشخصات فنی دقیق دریافتی طراحی و تولید می گردند.
انواع مفصل های فشار قوی شرکت شاهین مفصل :
مفصل های فشارقوی این شرکت ( برند فیسترر - Pfisterer ) که از سطح ولتاژ ۶۳ تا ۵۵۰ کیلولوت قابل عرضه هستند همگی از نوع پیش ساخته و دارای استرس کنترل سیلیکونی هندسی می باشند ولیکن از نظر نوع حفاظت بیرونی به چهار نوع کلی زیر تقسیم بندی می شوند که هر کدام یک سطح از محافظت بیرونی را برای مفصل ایجاد می نماید که بر اساس درجه حفاظت مورد نیاز قابل انتخاب می باشد :
۱- با روکش نهایی حرارتی عادی
۲- با روکش نهایی حرارتی تقویت شده با الیاف
۳- با محفظه نهایی پلاستیکی و عایق رزینی
۴- با محفظه نهایی پلاستیکی بعلاوه کیس فلزی و عایق رزینی
این مفصل ها از لحاظ نحوه اتصال شیلد کابل به دو نوع کلی تقسیم بندی می شوند :
۱- با شیلد عبوری ( Transition ) جهت اتصال شیلد کابل دو طرف مفصل به یکدیگر
۲- با شیلد خروجی ( Interruption ) جهت کراس باندینگ یا ارتینگ در محل نصب مفصل
در مفصل های با شیلد عبوری، شیلد کابل های دو طرف از مفصل خارج نمی گردند و در داخل مفصل به یکدیگر متصل و عبور داده می شود.
در مفصل های با شیلد خروجی، شیلد کابل های دو طرف بطور جدا سازی شده از هم به دو طریق ( بنا بر درخواست ) از مفصل خارج می گردد :
۱- یک خروجی از یک طرف مفصل برای اتصال به کابل باندینگ هم محور ( Coaxial )
۲- دو خروجی از دو طرف مفصل جهت اتصال به کابل باندینگ تک رشته ( Single lead )
جهت کسب اطلاعات بیشتر لطفا لینک زیر را دنبال فرمایید:
وب سایت شرکت فیسترر ( PFISTERER )
