از آنجا که تکنولوژی اتصالات حرارتي ( سرکابل و مفصل حرارتی ) قدرت عايقي کافي براي کنترل ميدان هاي الکتريکي در اغلب سطوح ولتاژی فشار قوی را ندارد لذا عمدتا در کشورهای پیشرفته در این سطوح ولتاژی از تکنولوژي اتصالات فشاری پیش ساخته ( Pre-fabricated Slip-on Accessories ) که دارای استرس کنترل سیلیکونی با قدرت عایقی بسیار بالا است استفاده می گردد. در این تکنولوژی هسته مرکزی سرکابل و مفصل یا همان استرس کنترل که نقش اصلی در کنترل میدان های الکتریکی و تنش های ولتاژی را دارد از سيليکون با خلوص بسیار بالا و بشکل مخروطی ساخته می شود که از لحاظ ابعادی و فرم هندسی توسط کامپیوتر برای کابل مربوطه پس از شبیه سازی میدان های الکتریکی محاسبه و به فرم بهینه طراحی می گردد. بدین ترتیب اطمينان حاصل می گردد که ميدان های الکتريکي و تنش های ولتاژی مربوطه به بهترین نحو ممکن مهار می گردند.

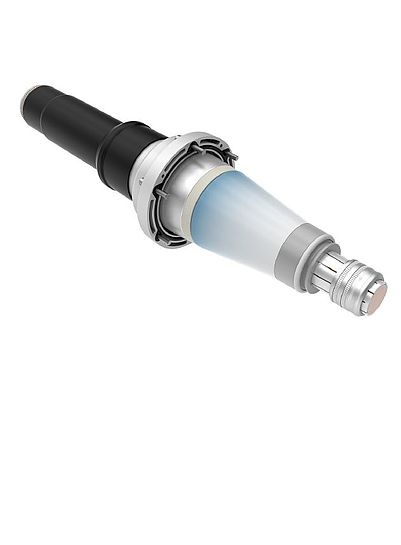

کاربرد سرکابل های فشار قوی در ابتدا و انتهای خطوط زمینی فشارقوی و اغلب در پست های نیروگاهی ، پست های انتقال و فوق توزیع یا بر روی دکل های انتقال نیرو می باشد. سرکابل های فشارقوی معمولا خطوط زمینی کابلی را به تجهیزاتی از قبیل ترانسفورماتور های قدرت، سوئیچگیرهای گازی ( GIS )، خطوط باسبار داخل پست های AIS یا خطوط هوایی انتقال نیرو متصل مینمایند.سرکابل های فشارقوی در کشور ما در سطوح ولتاژی مختلف از ۶۳ کیلوولت تا ۴۰۰ کیلولوت مورد استفاده قرار می گیرند.
انواع سرکابل های فشار قوی شرکت شاهین مفصل :
سرکابل HV-Connex – از نوع پلاگ و سوکتی ( Plug & Socket) با استرس کنترل سیلیکونی ، عایق سیلیکونی و بدنه فلزی
سرکابل ESS – از نوع خود ایستا ( Self-Support ) با استرس کنترل سیلیکونی ، عایق روغنی و بدنه کامپوزیتی ( Composite )
سرکابل ESP – از نوع خود ایستا ( Self-Support ) با استرس کنترل سیلیکونی ، عایق روغنی و بدنه پرسلینی ( Porcelain )
سرکابل EST – از نوع خود ایستا ( Self-Support ) با استرس کنترل سیلیکونی ، عایق سیلیکونی و بدنه سیلیکونی ( Silicone )
سرکابل ESF – از نوع انعطاف پذیر ( Flexible ) با استرس کنترل سیلیکونی ، عایق سیلیکونی و بدنه سیلیکونی ( Silicone )
سرکابل ESG – از نوع گازی سنتی ( Conventional ) با استرس کنترل سیلیکونی ، عایق گازی و بدنه رزینی ( Cast Resin )
سرکابل ESU – از نوع روغنی سنتی ( Conventional ) با استرس کنترل سیلیکونی ، عایق روغنی و بدنه رزینی ( Cast Resin )
