با توجه به مشکلات مربوط به کمبود فضا و هزینه های بسیار بالای زمین در شهرهای بزرگ و صنعتی، بهره گیری از تجهیزات الکتریکی ایمن با حجم کوچک از اهمیت فوق العاده ای برخوردار است.

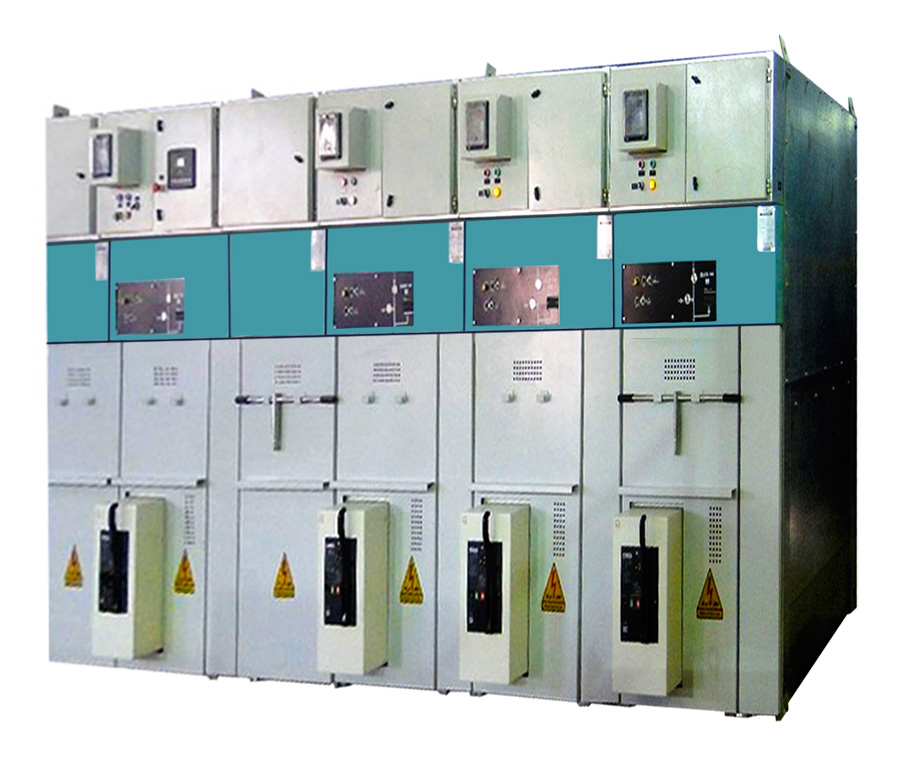

تابلوهای فشار متوسط کمپکت ثانویه (Secondary) با بهره گیری از تکنولوژی های جدید در زمینه کاهش قوس های الکتریکی در یک طراحی جدید با ابعاد کم توانسته بخشی از این نیاز قابل توجه را مرتفع سازد. بکارگیری محفظه های گاز هگزا فلوراید سولفور (SF۶) و خلأ (Vacuum) برای دفع قوس های الکتریکی در هنگام قطع و وصل دژنکتورهای Lateral یکی از عمده ترین ویژگی های تجهیزات تابلو فشار متوسط کمپکت میباشد که باعث ارتقای سطح ایمنی در بهره برداری و عدم نیاز به تعمیر و نگهداری در طول مدت زمان عمر مفید تابلو های کمپکت میگردد.
طراحی مدولار تابلو های فشار متوسط کمپکت بگونه ای است که هر سلول بطور مجزا و تفکیک شده مجهز به دریچه ی انفجار بوده و امکان توسعه از طرفین (Extendable) و قابلیت نصب تجهیزات اتوماسیون با موتوردارشدن سکسیونر و دژنکتور بصورت ثابت و کشویی را دارد.
با توجه به نیاز پروژه ها،تابلو های فشار متوسط کمپکت دارایآرایشهای مختلف شامل:
سلول های سکسیونری قابل قطع زیر بار SF۶ جهت فیدرهای ورودی و خروجی شبکه، سلول های اندازه گیری، سلول های سکسیونری فیوزدار و سلول های دژنکتوری جهت حفاظت فیدرهای خروجی شبکه و فیدرهای خروجی ترانسفورماتوری با امکان استفاده از انواع حفاظت های ثانویه جریانی و ولتاژی بر روی تابلوهای فشار متوسط کمپکت وجود دارد.
تابلوهای کمپکت فشار متوسط شرکت طیف آسا البرز، مطابق استاندارد IEC ۶۲۲۷۱-۲۰۰ در سطوح ولتاژی ۱۲، ۲۴ و ۳۶ کیلو ولت و جریان نامی ۶۳۰ و ۱۲۵۰ آمپر با سطح اتصال کوتاه ۲۵ کیلو آمپر، طراحی و تولید گردیده و دارای تأییدیه های شرکت توانیر و گزارش آزمون پژوهشگاه نیرو و آزمایشگاه های صنایع انرژی ایران (EPIL) میباشند.
