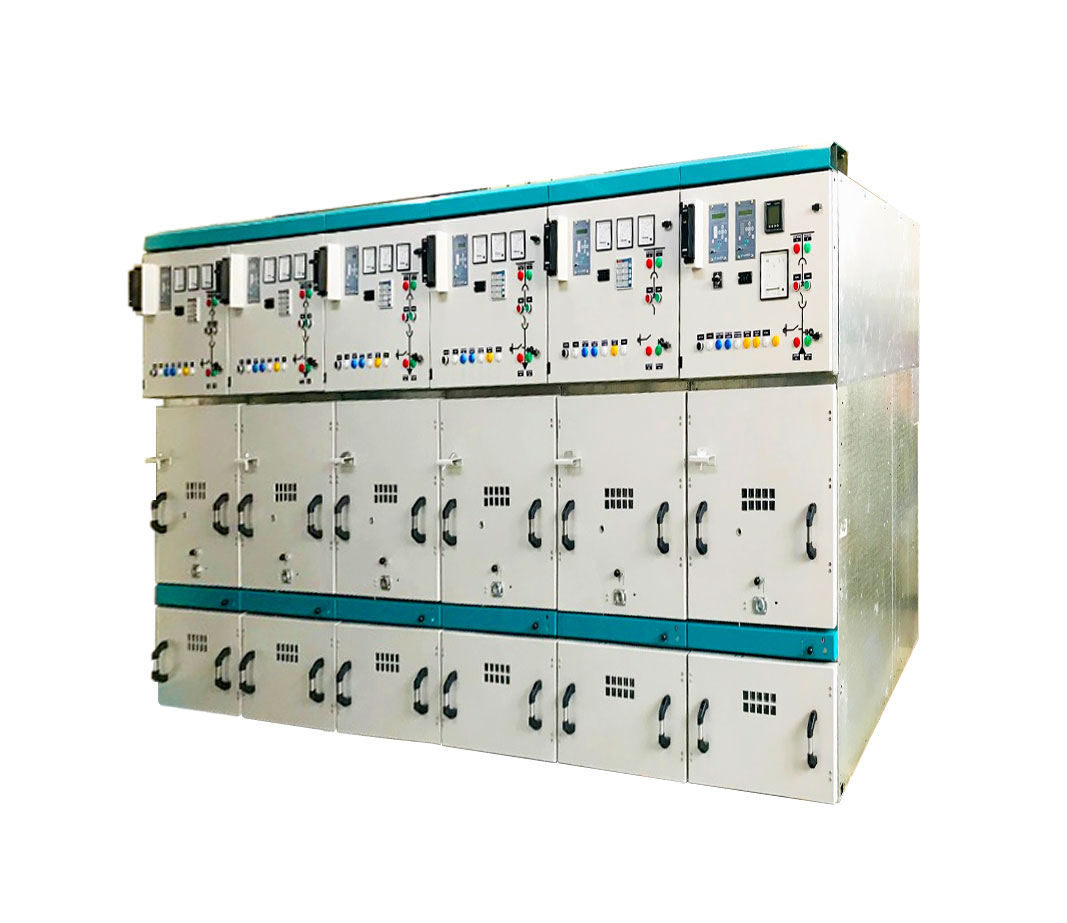

ضرورت تأمین برق ایمن، پایدار، باکیفیت و قابلیت اطمینان بالا و همچنین کاهش زمان تعمیر و نگهداری در صنایع مختلف از جمله پلنت های نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه، پست های انتقال و فوق توزیع، فولاد، صنایع و کارخانجات و نیاز به جریان نامی و قدرت اتصال کوتاه بالا، موجب گردیده است که تابلوهای فشار متوسط اولیه (Primary) بصورت کشویی طراحی و تولید گردند.
در تابلوهای فشار متوسط کشویی از دژنکتورهای مکانیزم کشویی (Withdrawable) که دارای تکنولوژی پیشرفته استفاده از محفظه های خلأ (Vacuum) و گاز هگزا فلوراید سولفور (SF۶) برای دفع قوس های الکتریکی در هنگام قطع و وصل کلیدهای فشار متوسط هستند، استفاده میشود.
طراحی تابلو فشار متوسط کشویی بگونه ای است که هیچ محدودیتی در نحوه ی چیدمان و بکارگیری اینترلاک های مکانیکی و الکتریکی و تجهیزات مختلف در فیدرهای ورودی و خروجی وجود ندارد و هر سلول بطور مجزا و تفکیک شده با امکان توسعه از طرفین (Extendable) و دارای دریچه انفجار جهت خروج گازهای ناشی از انفجار داخلی تجهیزات تابلو میباشد.
تابلوهای فشار متوسط کشویی دارای چهار قسمت اصلی و مجزا از هم میباشند:
- محفظه ی باسبار اصلی (Main Busbar Compartment)
- محفظه ی نصب تجهیزات فشار ضعیف کنترلی و رله های حفاظتی (Control & Protection LV Compartment)
- محفظه ی کلید قدرت (دژنکتور) یا کنتاکتور خلأ (Circuit Breaker Compartment)
- محفظه ی سرکابل (Feeder & Cable Compartment)
تابلوهای فشار متوسط کشویی تولیدی شرکت طیف آسا البرز، مطابق استاندارد IEC ۶۲۲۷۱-۲۰۰ در سطوح ولتاژی ۱۲، ۲۴ و ۳۶ کیلو ولت و جریان نامی ۶۳۰ تا ۴۰۰۰ آمپر با سطح اتصال کوتاه ۲۵ و ۳۱.۵ کیلو آمپر، تحت لیسانس شرکت ELKO طراحی و تولید گردیده و دارای گواهینامه تایپ تست از آزمایشگاه مرجع بین المللی ICMET رومانی و دارای تأییدیه ی شرکت توانیر و گزارش آزمون پژوهشگاه نیرو و آزمایشگاه های صنایع انرژی ایران (.E.P.I.L) میباشد.
