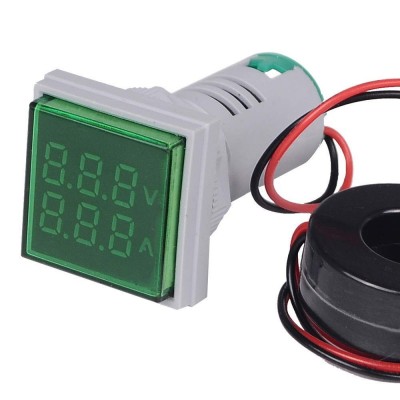

چراغ سیگنال ولت آمپرمتر ETC دارای محدوده اندازه گیری ۱۰۰-۰ آمپر و ۵۰۰ – ۱۲ولت می باشد . این محصول به همراه ترانس جریان CT ) ) مخصوص به خود ارائه می شود. تنوع در قاب جلو و رنگ صفحه نمایشگر از ویژگی های شاخص این کالاست . بدین صورت که در دو تیپ گرد و مربع و در ۵ رنگ قرمز، زرد، سبز، سفید و آبی ارائه می شود. ولت آمپر متر چراغ سیگنالی قابلیت اندازه گیری ولتاژ از ۵۰ تا ۵۰۰ ولت و جریان AC از ۰ تا ۱۰۰ آمپر را دارا میباشد. ترانس جریان مربوطه همراه محصول ارائه می گردد. دقت بالا و سایز کوچک و استاندارد این محصول در کنار قیمت پایین از ویژگی های آن می باشد.

کاربرد چراغ سیگنال ولت آمپر متر ETC

برای راه اندازی تجهیزات الکتریکی و الکترونیکی ، ۲ شرط اصلی وجود دارد . اول نرمال بودن ولتاژ راه اندازی و دوم میزان جریان مصرفی . محصول ولت آمپر متر چراغ سیگنالی ETC این دید را به شما می دهد تا بصورت لحظه ای و دایمی جریان و ولتاژ را با دقت بالا ارزیابی کنید.

نحوه نصب ولت آمپر متر چراغ سیگنالی ETC

نصب در شبکه تک فاز

برای روشن کردن ولت آمپر متر چراغ سیگنالی ETC کافیست فاز و نول را به پایه های X۱ و X۲ بدهید . در این صورت چراغ سیگنال روشن شده و ولتاژ دقیق شبکه تکفاز را به شما نشان می دهد . ولی از آنجاییکه هنوز ترانس جریان (CT)وارد مدار نشده ، جریان صفر آمپر می باشد . برای اندازه گیری و نشان دادن جریان ، کافیست ترانس جریانرا به بدنه چراغ سیگنال از طریق سوکت وصل کنید . سپس سیم هر فازی را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید .

نصب در شبکه ۳ فاز

در شبکه ۳ فاز ، ۳ عدد ولت آمپر متر چراغ سیگنالی ETC بر روی تابلو باید نصب شود . جهت روشن کردن این چراغ سیگنال های ETC، دو مسیر پیش روی شماست .مسیر اول اینکه فاز و نول را به پایه های X۱ و X۲ بدهید . در این صورت چراغ سیگنال روشن شده و ولتاژ دقیق بین فاز و نول را به شما نشان می دهد . مسیر دوم به این شکل است که فازها را دو به دو به پایه های X۱ و X۲ هر یک از سیگنال ها بدهید . بدین معنا که جفت فاز RS را به سیگنال اولی بدهید . جفت فاز RT را به دومی و جفت فاز ST را به سومی وصل کنید . پس از روشن شدن ، سیگنال ها ولتاژ بین دو فاز مربوطه را به شما نشان می دهند . ولی هنوز ترانس جریان (CT) وارد مدار نشده است . پس طبیعتا جریان صفر آمپر می باشد . کافیست ترانس جریان را به بدنه چراغ سیگنال وصل کنید . سپس سیم هر فاز را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید .

کاربرد چراغ سیگنال ولت آمپرمتر سیگنالی برند ETC

تابلوبرق های صنعتی تک فاز و سه فاز
تابلو برق های ساختمانی
ماشین آلات صنعتی تک فاز و سه فاز
تجهیزات الکتریکی سیار مانند موتوربرق
جعبه فیوز داخلی واحدهای ساختمانی

ویژگی های چراغ سیگنال ولت آمپرمتر سیگنالی ETC

جایگزین مناسب آمپرمترهای دیجیتال
دقت مناسب
کاملا اقتصادی
رنج وسیع اندازه گیری ۰-۱۰۰ امپر
رنج وسیع ولتاژ تغذیه
رنگ های متنوع صفحه نمایش
نصب راحت همانند چراغ سیگنال
اتصال راحت CT بوسیله کانکتور

منافع ولت آمپرمتر چراغ سیگنالی ETC

به نظر شما تجهیزی با این ابعاد کوچک ، که هم وظیفه ولت متر هم آمپرمتر و هم وظیفه چراغ سیگنال را به خوبی انجام داده چه منافعی دارد؟ جز اینکه این تجمیع سه محصول صرفه جویی در هزینه دوچندان شما برای خرید است؟ جز اینکه ابعاد و عمق فریم تابلو برق شما را درگیر نکرده و در موارد بسیاری باعث کوچک شدن ابعاد تابلو شده و این خود کاهش هزینه هاست. از این گذشته دقت بالا و زیبایی خیره کننده این تجهیز ، کیفیت ظاهری و نمایشی تابلوبرق یا ماشین آلات صنعتی شما را دوچندان می کند.
