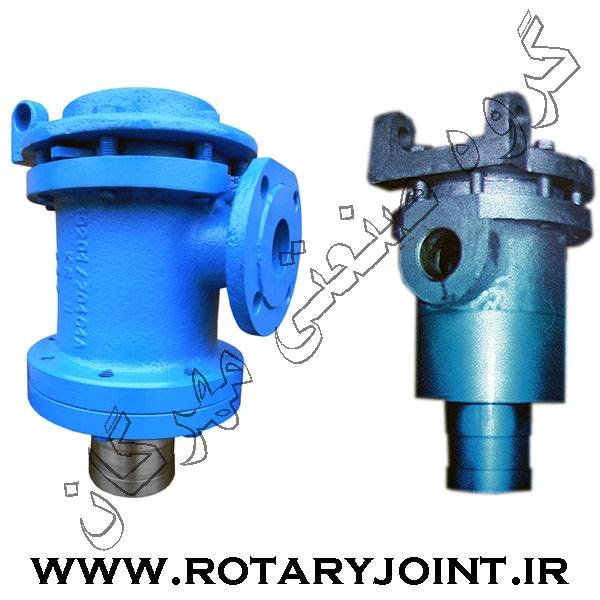

روتاری جوینت RMZ۴ مخصوص کار در شرایط سنگین و سخت طراحی شده است. این روتاری جوینتسنگین وزن (حدود ۵۳ کیلوگرم ) در ابعاد ۳ و ۵/۳ و ۴ اینچ موجود میباشد .
دارای۲عدد شافت گردنده میباشد که هر کدام توسط یک عدد سیل آبندی از جنس گرافیت فشرده آلمانی(SGL-EK۲۰-GERMANY) آبند میشوند . دارای دو عدد بوش از جنس گرافیت فشرده آلمانی (SGL-EK۲۰-GERMANY) به عنوان نگهدارنده شافت اصلی است . در انواع بدنه چدنی (GG۲۵) و فولادی (ST۳۷,WCB,WCC) با شفت های چدنی(GG۴۰) و فولادی (ST۵۲) با روکش گالوانیزه قابل ارائه میباشد . بر اساس نیاز مشتری امکان ساخت شافت با روکش کروم سخت میباشد .
Ø نکته :در شرایط فشار بالا ، بدنه های با متریال WCB ,WCC به دلیل بالا بودن درصد منگنز به کار رفته در آلیاژ سازی فولاد نسبت به خوردگی مقاوم تر می باشد .
روتاری جوینت RMZ۱V با مشخصات ذیل قابل ارائه میباشد :
* سیال : آب سرد و گرم ، بخار ، روغن داغ
* فشار کارکرد : ۴ بار ( تحت شرایط خاص امکان افزایش تحمل فشار کارکرد وجود دارد )
*
تحمل فشار بدنه :
þ GG۲۵ حداکثر ۱۷ بار
þ ST۳۷,WCB,WCC حداکثر ۲۱ بار
* سرعت چرخشی زیر ۱۰۰ دور بر دقیقه
* سایز ۳ تا ۴ اینچ
* دمای کاری : ۴۰۰ درجه سانتیگراد
þ توجه :کلیه شیر آلات به مدت ۱۰ دقیقه تحت فشار ۴ بار ، با سرعت ۵۶ دور بر دقیقه تست میشوند
کد فنی (ORDER NUMBER) روتاری جوینت مدل RMZ۴ به شرح ذیل میباشد :
۱- بدنه چدنی (GG۲۵) و شافت چدنی (GG۴۰)Series ۳۳RMZ۴
۲- بدنه چدنی (GG۲۵) و شافت فولاد (ST۵۲)Series ۳۱RMZ۴
۳- بدنه فولاد (ST۳۷) و شافت چدنی (GG۴۰)Series ۱۳RMZ۴
۴- بدنه فولاد (ST۳۷) و شافت فولاد (ST۵۲)Series ۱۱RMZ۴
