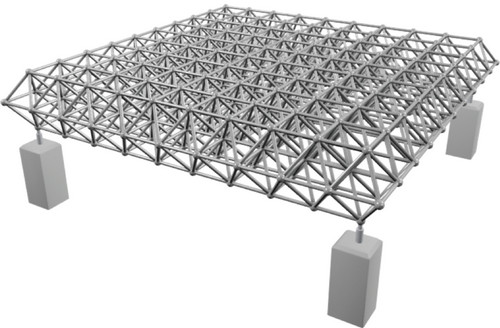

هرگاه دوشبکه مسطح در کنار هم قرار گرفت (به موازات هم) و به وسيله المانهايي به هم متصل شوند، سازه بوجود آمده را شبکه دو لايه می نامند.
شبکه های دو و چند لایه برای دهنه های ۲۰m الي ۱۲۰m بطور معمول مورد استفاده قرار مي گيرد.با اين شبکه ها مي توان فضای زيادی را بدون قرار دادن ستونهای مياني پوشش داد؛وليکن بايد سعي نمود که ستونها کمتر حذف گردند زيرا با حذف ستونها هزينه سازه بيشتر مي گردد و سازه طراحي شده غير اقتصادی مي گردد.
از شبکه های دولايه در امتداد عمودی نيز به عنوان بخشي از ديوار و يا با هر زاويه دلخواه ديگر استفاده مي کنند.ارتفاع بين دو لايه برای فواصل بزرگ۲۰/۱تا ۵۰/۱ طول دهنه مي باشد.
سازه فضاکار قوسی با تاقهاي گهواره‌اي يا سازه‌هاي چليكي (Barrel vaults)
اين سازه‌ها از انحنا دادن يك شبكه در امتداد يك جهت بوجود مي‌آيد، كه در نتيجه، يك فرم استوانه‌اي متشكل از يك، دو يا چند لايه المان حاصل مي‌شود. سازه های چليکي به شکل نيم استوانه ای مي باشد.
در اين نوع سازه ها معمولا ستون استفاده نشده و روی یک بدنه که به تکيه گاه متصل است قرار مي گیرند.
سازه های چليکي مي تواند چند دهانه باشند .اين نوع سازه ها لازم است در محل اتصال چليک ها حتما ستون داشته باشند و در اين صورت نواحي مدور حالت یک تير را خواهند داشت.
سازه فضاکار گنبدی (Domes)
گنبد يك سيستم سازه‌اي مشتمل بر يك يا چند لايه المان است كه در همه جهات انحنا يافته‌اند. سطح گنبد ممكن است بصورت بخشي از يك سطح، نظير كره يا مخروط، يا قسمتهايي از سطوح مختلف باشدواگر سازه های چليکي در دوجهت انحنا داشته باشند گنبد بوجود مي آيد.ارتفاع گنبدها بايد از حدود ۱۵% قطر پايه بيشتر باشد؛ معمولا ۲۰% قطر پايه اقتصادی ترين حالت مي باشد.در دهانه بزرگ بصورت کره کامل ساخته مي شود .در هر قطر Base داده شده است افزايش ارتفاع سبب ايجاد بارهای بيشتر در شبکه مي شود. انحنا بيشتر مقاومت Bucking کمانش بيشتر را تضمين مي کند.پوشش گنبدها را مي توان طوری طراحي نمود که در پانلهای خاص از پوشش به عنوان روشنايي استفاده نمود.
