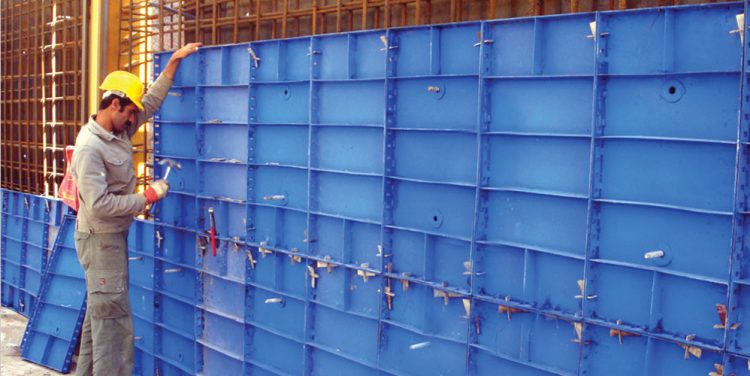

قالب بندی دیوار های دو طرفه به طور معمول با پانل های مدولار فلزی انجام می پذیرد. در طراحی قالب بندی دیوار ها باید به فشار جانبی بتن تازه متناسب با ارتفاع دیوار و همچنین پایداری کل مجموعه قالب توجه شود.
قالب بندی دیوار دو طرفه از اجزای زیر تشکیل شده است :
۱- پانل های مدولار با ابعاد مختلف که توسط گوه ها به یکدیگر متصل می شوند. این پانل های فلزی از یک ورق که تسمه ها به دور آن جوش داده شده اند تشکیل یافته است.
۲- بولت ها و میان بولت های آب بند جهت انتقال فشار جانبی بتن به اجزای دیگر سیستم قالب بندی استفاده می شوند. این میان بولت ها از سوراخ های ایجاد شده روی پانل ها عبور کرده و توسط واشر کاس و مهره خروسکی به سولجر و سپس با استفاده از واشر دولوله و مهره خروسکی به جک های پشتبند عمودی متصل می شوند. مطلوب ترین فواصل جای گیری آنها به جهت پایداری کامل و انتقال نیروی بهتر در محور افقی ۱ متر و در محور عمودی ۵ سانتی متر می باشد.میان بولت های بالای دیوار را می توان در فواصل ۱ متری در راستای عمودی نیز نصب نمود.
۳- لوله های داربستی که به صورت افقی از یکدیگر ۵۰ سانتی متر فاصله دارند و توسط گیره متوسط به پانل ها متصل می شوند.
۴- سولجر ها که با فاصله ۱ متر در محور عمودی با هم فاصله دارند جهت مهار نیروی هیدروستاتیکی می باشند.
۵- بولت های عصائی که به وسیله مهره خروسکی و واشر کاس به سولجر اتصال پیدا می کنند و سولجر را به لوله داربستی یا پشتبند افقی متصل می کنند.
مشخصات اطلاعات شرکت فروشنده این محصول
