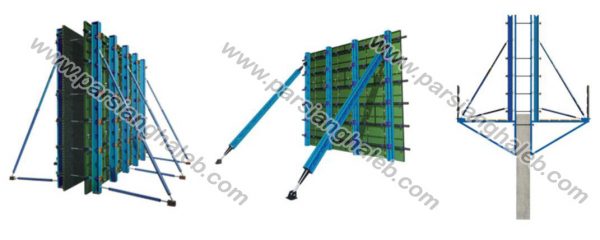

قالب بندی دیوار های برشی ، دوطرفه و یکطرفه حائل و… را میتوان با توجه به ارتفاع دیوار بتنی با در کنار هم قراردادن پانل ها و کنج های بیرونی و داخلی و اتصالاتی نظیر پین و گوه و گیره وسایر متعلقات انجام داد.همواره در اجرای یک دیوار بتنی باید سه پارامتر را در نظر گرفت وطرح قالب بندی را بر اساساین پارامتر ها تعیین کرد.
۱- مهار فشار جانبی بتن
۲- ارتفاع دیوار
۳- پایداری مجموعه قالب
اجزای سیستم قالب بندی دیوار به شرح ذیل می باشد:
۱- پانلهای مدولار که توسط گوه نر و ماده به یکدیگر اتصال پیدا می کنند.
۲- بلت های دو سر دنده و میان بلت های آب بند که جهت فشارهای جانبی بتن می باشند از میان سوراخ های پانلهای رویرو عبور کرده و توسط واشر کاس و مهره خروسکی به سولجر و توسط واشر دو لوله و مهره خروسکی به پشت بند جفت لوله متصل می شوند و فواصل قرارگیری آنها در افق ۱ متر و در ارتفاع۰/۵ متر می باشد که به جهت صرفه جویی می توان میان بلت های بالای دیوار را به فواصل ۱ متر (در ارتفاع) در نظر گرفت.
۳- لوله های داربستی که به صورت افقی و در فواصل۰/۵ متر از یکدیگر(در ارتفاع) قرار می گیرند و توسط گیره متوسط به پانلها متصل می شوند.
۴- سولجرها به صورت عمدی و در فواصل ۱ متری (در افق) از یکدیگر قرار می گیرند که جهت مهار نیروی هیدرواستاتیک می باشند.
۵- بلت های عصایی بوسیله مهره خروسکی و واشر کاس ، سولجر را به لوله داربستی(پشت بند افقی) متصل می کند.
برای ایجاد استحکام و سهولت حمل و نقل، از روس یکپارچه سازی مجموعه قالب ها با بهره گیری از پشت بندهای لوله و سولجر در ارتفاع های ۲،۲/۵، ۳/۵، ۴ متری استفاده می شود وبرای پایداری و شاقول کردن مجموعه قالب بندی در دیوارهای یک طرفه تا ارتفاع ۴ متر از جک های شاقول کننده که بازوهای آنها بصورت تلسکوپی تنظیم می شود، استفاده می گردد و در دیوارهای یکطرفه که بیش از ۴ متر ارتفاع داشته باشند، از شمع های حمایتی که از ترکیب سولجر و پیچهای تنظیم در دو نوع چپ گرد وراست گرد (دوپیچ) متصل به ابتدا و انتهای سولجر،استفاده می گردد. شایان به ذکر است برای قالب بندی دیوارهای بتنی در ارتفاعات بالا از براکت و متعلقات آن استفاده می شود.
