امروزه در صنایع مختلف برای تولید بسیاری از گازهای صنعتی و پرکاربرد نظیر اکسیژن، نیتروژن (که بطور عمده از هوا بدست می آیند) و یا هیدروژن (که از سیالات حامل ترکیبات هیدروژنی تصفیه و جدا می شوند)، از روش های شناخته شده ای مانند روش جذب متناوب فیزیکی (PSA: Pressure Swing Adsorption) استفاده می شود.
در روش جذب متناوب فیزیکی (PSA) اساس فرایند بر جداسازی عناصر و ناخالصی های غیر هدف از سیال حامل (نظیر هوا یا مشتقات فرایندی پتروشیمی) توسط مواد جاذب (دسیکانت ها) و در نهایت استحصال گاز مورد نظر می باشد.
برای این منظور نیاز به طراحی و ساخت یک سیستم دربسته تحت فشار است که معمولا" از دو (یا بیشتر) مخزن برای انباشت مواد جاذب مخصوص (Molecular sieve)، مخازن پشتیبانی فرایندی، مجموعه ایی از لوله کشی های اصلی و فرعی، شیرالات کنترلی و سیستم کنترل و .... می باشد.
۱- تولید گاز نیتروژن به روش PSA
در این سیستم از ۲ برج حاوی مواد مخصوص کربن مولکولارسیو (CMS) استفاده می شود. هوای ابزار دقیق (فشرده و فرآوری شده مطابق با کلاس استانداردی تعریف شده) به نوبت از مواد داخل برج ها عبور کرده و اکسیژن توسط منافذ میکرونی مواد CMSجذب شده و گاز نیتروژن برجای مانده از برج خارج می گردد.
در هنگام فرایند جذب در برج مولد، برج دیگر با گذر قسمتی از جریان گاز نیتروژن تولید شده از روی سطح مواد انباشته شده از اکسیژن و تخلیه آن از سازوکار مسیر خروجی عمل احیاء را انجام می دهد.
پس از آن یک مرحله همفشاری بین دو برج وجود دارد و سپس جای برج ها و طبیعتا" فرایند درون آنها تعویض می شود.

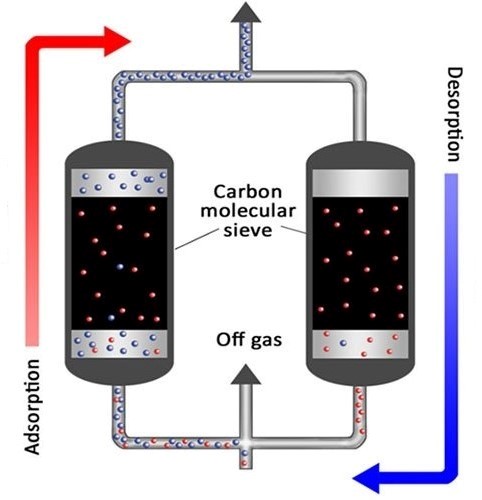

برای درک بهتر اصول کلی این فرایند به شکل زیر توجه کنید.
