کاربرد دستگاه

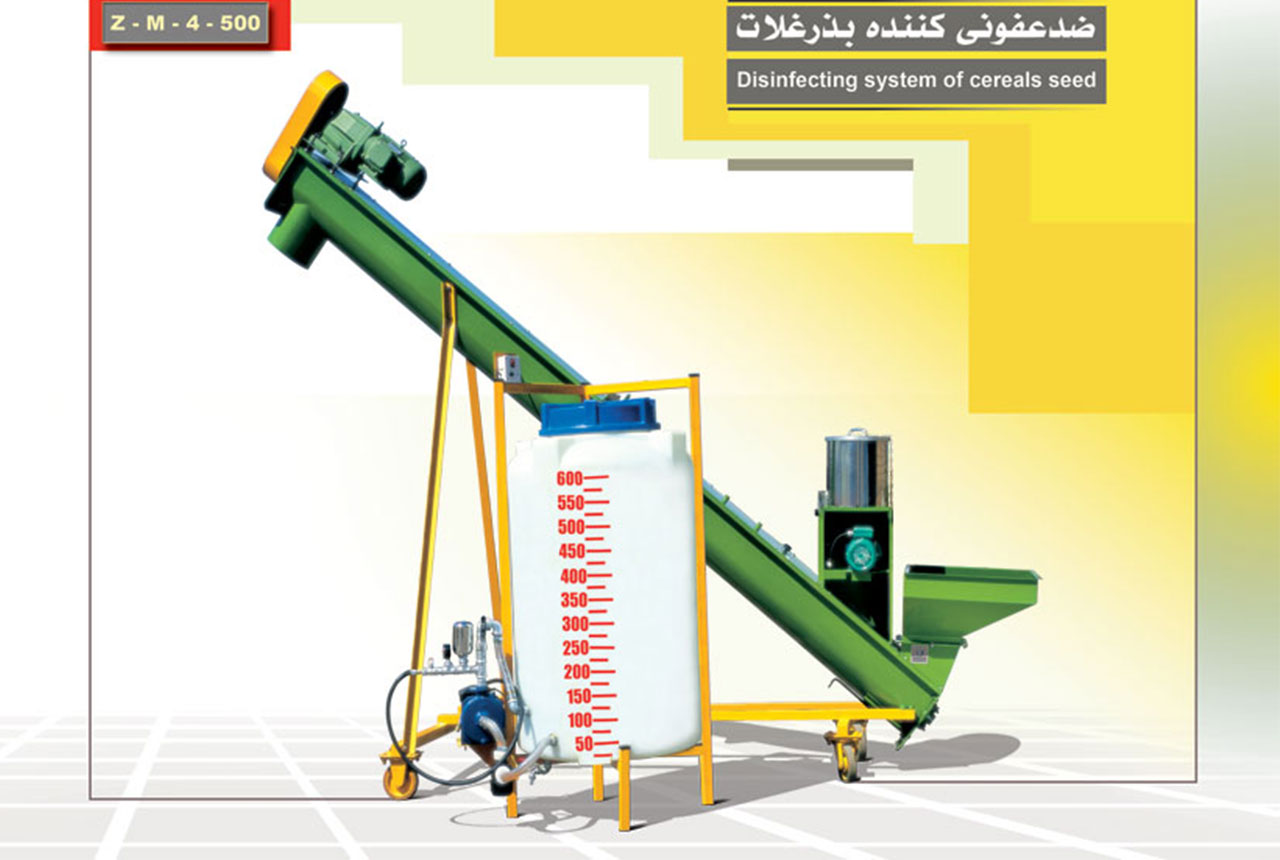

سم زنی –ضد عفونی کننده و انتقال بذر غلات به دستگاه توزین و کیسه گیری
۱- این دستگاه بصورت سیار بوده و قابلیت مخلوط نمودن سم مایع و یا پودری ( پودری در صورت سفارش ) با بذر غلات را دارا می باشد.
۲- مکانیزم سم زنی پوری : دارای مخزن استیل سم پودری ، هم زن جهت هدایت سم به دریچه خروجی و دریچه قابل تنظیم جهت ورود سم به میزان دلخواه به داخل مارپیچ می باشد.
۳- مکانیزم سم زنی مایع:دارای مخزن به گنجایش ۲۲۰ لیتر (جهت ۱۰ ساعت کار مداوم دستگاههای با ظرفیت ۵/۱ تن در ساعت) ومخزن با گنجایش۶۰۰ لیتر (جهت ۱۰ ساعت کار مداوم دستگاههای با ظرفیت ۵ تن در ساعت) بوده که هر دو مخزن جهت معین بودن مقدار سم مخلوط شده با آب ، مدرج گردیده اند.
۴- شاسی استقرار مخزن سم مایع و اتصالات سم زن مایع به همراه فیلتر جهت جلوگیری از گرفتگی نازل
۵- در صورت استفاده از هر یک از مکانیزم ها ( پودری یا مایع ) سم در نقاطی از مارپیچ با گندم تماس پیداکرده و توسط هلیس با هم مخلوط شده و عمل انتقال گندم به مخزن دستگاه توزین نیز انجام می شود این هلیس به گونه ای طراحی شده است که هیچ گونه صدمه یا شکستگی برای محصول ایجاد ننماید.
۶- جهت مخلوط شدن کامل سم با گندم ، طول مارپیچ ۴۰۰ سانتی متر در نظر گرفته شده ، که در دستگاه های با ظرفیت ۵/۱ تن در ساعت قطر مارپیچ ۱۹ سانتیمتر به همراه یک عدد نازل پاشش سم و در دستگاه های با ظرفیت ۵ تن در ساعت قطر مارپیچ ۲۵ سانتیمتر به همراه چهار عدد نازل پاشش سم در نظر گرفته شده است.
نیروی محرکه دستگاه
- یکدستگاه الکترو پمپ ایتالیایی تک فاز جهت یکنواختی اختلاط سم با آب داخل مخزن و همچنین تنظیم مقدار پاشش سم روی محصول
- یکدستگاه الکترو گیربکس کتابی اسپانیایی سه فاز جهت سم زنی سیستم پودری ( در صورت سفارش)
- در دستگاههای با ظرفیت ۵/۱ تن در ساعت یکدستگاه الکترو گیربکس سه فاز (جثه گیربکس ۳۲)و در دستگاههای با ظرفیت ۵ تن در ساعت، یکدستگاه الکتروگیربکس سه فاز (جثه گیربکس ۴۸ )جهت مخلوط نمودن سم با گندم و انتقال آن به مخزن دستگاه توزین وکیسه گیری قرار دارد.
- تابلو برق تک فاز جهت روشن و خاموش نمودن الکترو پمپ سم مایع
- لازم به ذکر است با توجه به آلودگی شدیدی که سم پودری جهت پرسنل ایجاد می کند ازرده خارج شده و در صورت در خواست متقاضی به سیستم ضد عفونی اضافه میگردد.
