منبع کندانس (Condense Tank)مخزنی است که در موتورخانه بخار برای جمع آوری و ذخیره سازی آب برگشتی حاصل از تقطیر بخار در تجهیزات تبادل حرارت قرار می گیرد. منبع کندانس را می توان منبع ذخیره ی بویلر بخار در هنگام قطع احتمالی آب نیز فرض نمود. آب جبرانی سیستم نیز از طریق همین مخزن تامین شده و اختلاط آب جبرانی با کندانس در این منبع مانع شوک های حرارتی وارده به دی اریتور می شود. در سیستم های ثقلی، منابع کندانس همواره در سطحی پایین تر از بویلر بخار نصب می شوند. در خروجی منبع کندانس، پمپ یا پمپ هایی برای انتقال آب از منبع به دی اریتور قرار می گیرند. در سیستمهایی که فاقد دی اریتور هستند پمپ های منبع کندانس می توانند نقش پمپ های تغذیه را هم بازی کنند مشروط براینکه از نظر فشار، دما و آبدهی از کیفیت لازم برخوردار باشند.
برخی مراجع گنجایش منبع کندانس را برابر ظرفیت تولید یک ساعت بخار درنظر می گیرند. دربالای سطح کاری آب منبع کندانس باید فضای خالی کافی در نظرگرفته شود تا تلاطم احتمالی ناشی از برگشت کندانس را خنثی نماید. تانک کندانس باید کاملا جوشکاری شده و در قسمت های اتصال صفحات جانبی و بالایی از ساپورت های مناسب و محکم کننده استفاده شود. شکست جوش این نواحی باعث شکم دادن ورق و رشد شکست در قسمتهای دیگر می شود.
در سیستمهای بخار که ۸۰ درصد یا بیشتر از طریق آب جبرانی تغذیه شده و سهم کندانس برگشتی در آنها کمتر از ۲۰ درصد است معمولا از نصب منبع کندانس صرفنظر شده و تنها از دی اریتور استفاده می شود. کندانس جمع آوری شده در منبع کندانس باید توسط پمپ به دی اریتور منتقل شود. دبی این پمپ بر اساس ظرفیت دی اریتور تعیین می شود.

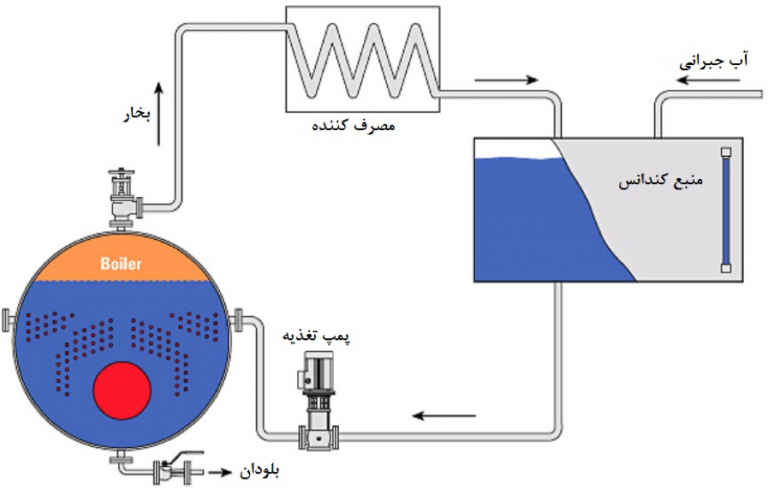

لوله کشی مخزن کندانس
منبع کندانس
متعادل سازی فشار در تانک کندانس
به منظور جلوگیری از افزایش فشار، تانک کندانس باید مجهز به ونت باشد. به عنوان نمونه قطر این لوله در تانک های ۲۰۰۰ لیتری برابر ۲۰۰ میلی متر، و در تانک ۳۰۰۰۰ لیتری برابر ۲۵۰ میلی متر است. لوله ونت باید دارای کلاهک مخصوص باشد که با پره های داخلی آب موجود در بخار خروجی را جدا ساخته، از طریق لوله تخلیه خارج نماید. نازل تخلیه در زیر تانک امکان خالی نمودن تانک و تمیزکاری و بازرسی آن را فراهم می کند.
