یکی از راه حل های مناسب جهت غلبه بر مشکلات فوق استفاده از کوره کاروگیت یا کوره کوروگیت(Corrugated furnace) یا کوره چین دار یاکوره آکاردئونی یا کوره لوپدار می باشد. کوره کوروگیت یا کاروگیت بر حسب میزان عمق و گام طبقه بندی می گردد که در استاندارد دیگ های بخار به دو مدل کوره های کوروگیت از نوع فاکس و مورسیون اشاره شده است. تولید کوره لوپ دار یا کوروگیت یا آکاردئونی فرآیندی به نسبت پیچیده بوده و هرچه ضخامت کوره افزایش یابد و عمق بیشتر گردد فرآیند مشکل تر می گردد. به دلیل همین مشکلات معمولا قیمت دیگ های دارای این نوع کوره ها بالاتر می باشد.

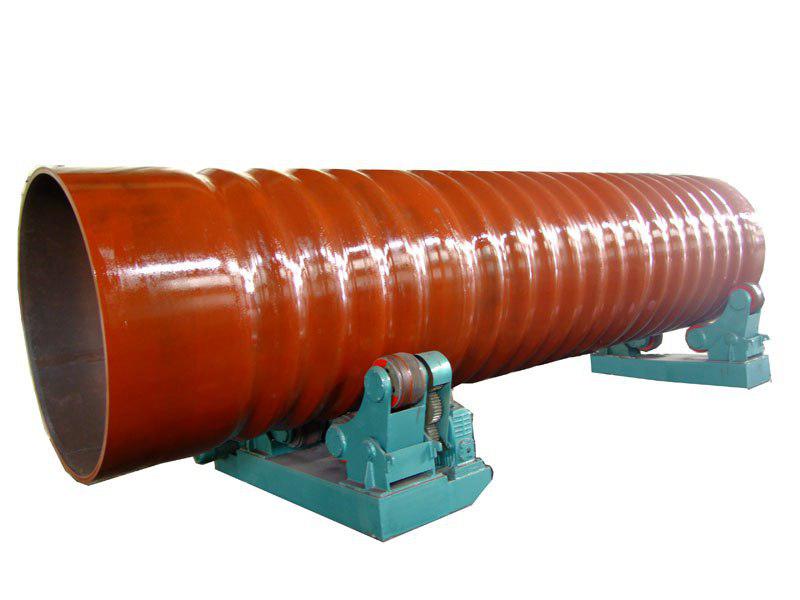

کوره کاروگیت ۱
یکی از بخش های اصلی دیگ بخار و دیگ آبگرم در مدل های فایر تیوب کوره می باشد . با توجه به اینکه کوره محل احتراق مشعل بوده ، در معرض تنش های حرارتی زیادی قرار می گیرد. دمای محصولات حاصل از احتراق معمولا در حدود ۱۳۰۰ تا ۱۶۰۰ درجه سانتیگراد می باشد. به همین دلیل دمای کوره تا حدود زیادی افزایش یافته و این افزایش دما موجب انبساط حرارتی آن می گردد. بیشترین انبساط کوره با توجه به طول زیادتر نسبت به قطر، در جهت طول بوده که موجب تنش های ناخواسته در تیوب شیت ها و سایر اجزا دیگ گشته که کاهش طول عمر دیگ را در پی خواهد داشت.
این مشکل به خصوص در بویلرهای با ظرفیت بالا محسوس تر می باشد چرا که افزایش طول کوره موجب افزایش میزان انبساط طولی و افزایش قطر و در نتیجه افزایش ضخامت کوره، موجب کاهش میزان انتقال حرارت می گردد.
از دیگر مزایای کوره های چین دار می توان به افزایش سطح انتقال حرارت و راندمان دیگ اشاره کرد به علاوه این کوره ها دارای استحکام بیشتری بوده و می توانند در ضخامت های یکسان نسبت به کوره های ساده فشار بیشتری را تحمل نمایند. انواع کوره های کاروگیت بر اساس استاندارد BS۲۷۹۰ و استاندارد ملی ایران به شماره ۴۲۳۱ را تا طول ۸ متر، قطر ۱۸۰ سانتی متر و ضخامت ۲۲ میلی متر
