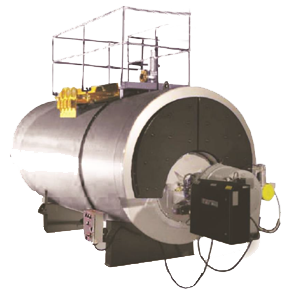

دیگهای آب گرم صنعتی برای استفاده ، بطور معمول با مشعل های گازسوز یا روغن حریق کار می کنند که برای سهولت کار و نگهداری به جعبه دیگ سوار شده اند. دیگهای آب داغ صنعتی به طور قابل توجهی بزرگتر از دیگهای خانگی هستند تا ظرفیت گرمایش بزرگتر آنها را منعکس کنند
پکیج دیگ آبگرم یا آبداغ قادر است دمای گاز مورد نیاز را در پایین دست شیرهای کنترل فشار به شما بدهد. آب گرم شده توسط یک دیگ تحت فشار تولید می شود و با تعویض حرارت ، پایدار می گردد
به عنوان شکلی از گرمایش مستقیم ، یک سطح انتقال حرارت قابل توجه بین آب و فرآیند لازم است تا انتقال حرارت کارآمد باشد. در شرایطی که فرایند اجازه این کار را نمی دهد ، یا اگر دمای آب مورد نیاز بالای ۱۰۰ درجه سانتیگراد باشد ، استفاده از دیگهای آب گرم با فشار بالا یک راه حل آزمایش شده ، آزمایش شده و اثبات شده است.
دیگ آبگرم طراحی شده در مجموعه انرژی بخار گستر طبق استاندارد BS.۲۷۹۰ و استاندارد ملی ISIRI۴۲۳۱ میباشد.که در استاندارد های ذکر گردیده طراحی و ساخت دیگ ها تحت شرایط عاری از هرگونه رسوب داخلی میبایستی کار کنند که این امر مستلزم برخورداری از آب ورودی با کیفیت مناسب میباشد.
چند مورد از موارد ذکر شده در استاندراد ساخت دیگ آبگرم
در ساخت دیگ آبگرم موقیعت دریچه های مسیر جریان باید به گونه ای باشد که هوا نتواند در پوسته دیگ آبگرم یا آبداغ یا آب روها محبوس شود.
در مورد ساخت دیگ آبداغ نباید اختلاف دمای آب خروجی از دیگ و آب برگشتی یعنی آب ورودی به دیگ از ۲۵ درجه سلسیوس بیشتر باشد.
درب جلو دیگ آبگرم کاملاً لولایی ساخته میشود که لولا در سمت راست یا چپ آن به دلخواه و با توجه به موقعیت موتور خانه وجود دارد. کل سطح مقطع دیگ آبگرم آزادانه قابل دسترسی است. این امر باعث می شود تعمیر، نگهداری ، تمیز کردن و بازرسی دیگ آسان گردد. عایق پشم سنگ باکیفیت و دانسیته بالا که تمام بدنه دیگ آبگرم را پوشش داده و مواد عایق حرارتی مخصوص درب جلو ، باعث کاهش گرمای تابشی در سطح درب هامی گردد. در صورت تمایل می توان منبع گرمایی مشعل دیگ آبگرم را با گاز دودکش یکپارچه یا مبدل حرارتی کندانسور تأمین کرد
فشار طراحی
فشار طراحی عبارست از فشاری که جهت محاسبه قطعات تحت فشار به کار رفته در دیگ آبگرم یا آبداغ استفاده میشود،معمولا فشار طراحی میبایستی کمتر از بالاترین فشار شیر اطمینان که دیگ در ان تنظیم میشود کمتر با شد.
دمای طراحی ورق کوره ها و جعبه دود ها در دیگ آبگرم یا آبداغ به روش زیر است
t=ts+۴e۲+۱۵
=sدمای آب اشباع در فشار طراحی
=eضخامت اسمی ورق
نصب دیگ آب گرم و بخار باید طبق دستورالعمل های سازنده صورت گیرد.
دستورالعمل راه اندازی و نگه داری که در آن روشهای روشن کردن و راه اندازی، نکات مربوط به نگه داری، و روشن و خاموش کردن دستگاه درج شده باشد از طرف مجموعه انرژی بخار گستر همراه با دستگاه دیگ آبگرمارائه میشود .
.ظرفیت دستگاه دیگ آبگرم مجموعه انرژی بخار گسترو دیگر اطلاعات ضروری، روی پلاک دستگاه نقش شده است.
دیگ آبگرم این مجموعه دارای تجهیزات کنترلی از قبیل شیرهای ورودی شیرهای خروجی ترموستات کنترل دمای آب ورودی ترموستات کنترل دمای آب خروجی سوپاپ اطمینان و سایر تجهیزات کنترلی میباشد.
ظرفیت دیگهای آبگرم از ۴۰۰۰۰۰ تا ۱۰۰۰۰۰۰۰ کیلو کالری بر ساعت با فشار کاری ۶ الی ۲۰ بار با بازده حرارتی بالا
