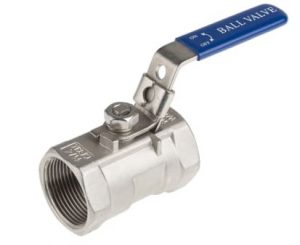

شیر توپی از مهمترین شیرآلات صنعتی و تجهیزات های اصلی برای انسداد و تنظیم جریانات سیال هستند.
بدنه این شیر یک تکه است. توپ درون شیر دارای مجرایی است که هنگامی که کاملاً با دو انتهای شیر تراز شود، جریان آزادانه از طریق آن عبور می کند و هنگامی که مجرا کاملاً بر انتهای دستگاه عمود است، شیر به طور کامل مسدود می شود.
مجرا در هر وضعیت دیگری قرار بگیرد، جریان به طور جزئی قطع می شود.
شیرهای توپی را می توان با توجه به معیارهای مختلف طبقه بندی کرد:
از لحاظ طراحی: فلوتینگ Floating یا شناور، ترونیون Trunnion و دابل بلک اند بلید Double Block and Bleed یا شیر انسداد و تخلیه
تعداد پورت ها (ورودی): نوع استاندارد با ۲ پورت (۱ ورودی، ۱ خروجی)، ۳ طرفه نیز موجود است (۱ ورودی و ۲ خروجی یا برعکس)
اندازه مجرا: مجرای کامل (Full Bore یا کاهنده Reduced Bore FB در مقابل RB)، و V شکل
مونتاژ بدنه: یکپارچه (بدنه توپ از یک قطعه کست یا استیل فورج ساخته شده است)، ۲ یا ۳ قطعه (بدنه حاصل از مونتاژ دو یا سه قسمت مختلف است)
مدخل توپ: ورودی جانبی یا ورودی بالایی
نوع سیت: فلزی یا نرم (تفلون)
