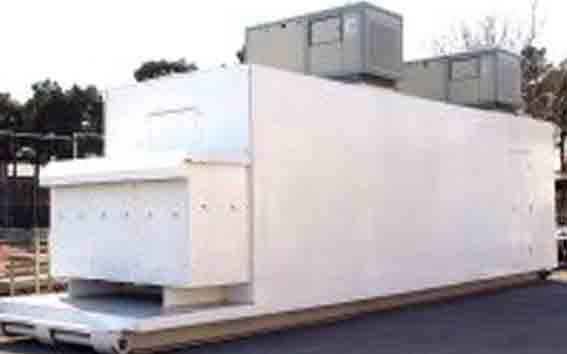

سیستم برق و کنترل دکل های حفاری (SCR&MCC System) یکی از محصولات این مرکز می باشد که طراحی و ساخت آن از سال ۱۳۸۰ آغاز شده است. سیستم برق و کنترل دکل های حفاری در مرکز مهندسی و ساخت دکل های حفاری، ۱۰۰% بومی سازی شده است.
ساخت استراکچر فلزی (اتاق SCR)، یونیت های SCR، یونست های MCC و ترانس های موجود مطابق با استاندارد های بین المللی در کارگاه برق این مرکز به مساحت ۱۰۰۰ متر مربع انجام می شود. مابقی تجهیزات مورد نیاز مانند سیستم Plug&Recipient Plug و Air Condition تامین و در اتاق SCR نصب می گردد. این مرکز با توانمندی طراحی، مهندسی، ساخت و مونتاژ بر اساس مشخصات فنی و AVL مورد نظر کارفرما، تجهیزات را ساخته یا تامین می نماید و سپس در کارگاه مونتاژ اتاق SCR با داشتن امکانات و تجهیزات بالابری، تمامی تجهیزات را مونتاژ نموده و عملیات کابل کشی و برق رسانی را انجام می دهند. امکان تست سرد و گرم در کارگاه مرکز در حضور نمایندگان کارفرما میسر می باشد. پس ازساخت و تحویل، کارشناسان برق و مکانیک مرکز در طول دوران گارانتی به صورت تمام وقت در یارد کارفرما حضور خواهند داشت و در دوره وارانتی، قطعات مورد نیاز کارفرما تامین می گردد.
مشخصات فنی:
راه انداز DRAW WORKS: دو دستگاه موتور ۱۱۰۰ اسب بخار
راه انداز پمپ گل: دو مجموعه پمپ گل هر يك شامل دو دستگاه موتور ۱۱۰۰ اسب بخار
راه انداز ميز دوار: يك دستگاه موتور ۱۱۰۰ اسب بخار
راه انداز تاپ درايو: يك دستگاه موتور ۱۱۰۰ اسب بخار
ديزل ژنراتورهای اصلی: چهار دستگاه از نوع كاترپيلار مدل ۳۵۱۲B هريك به قدرت ۱۲۲۵ كيلو وات
ديزل ژنراتورهای اضطراری: يك دستگاه كاترپيلار مدل C۱۵ به قدرت ۴۰۰ کیلو وات
درايورهای موتورهای DC: چهار واحد با حداكثر ولتاژ خروجی ۷۵۰ ولت DC و جريان ۲۱۰۰ آمپر
واحدهای كنترل ديزل ژنراتورها: چهار واحد با توان ۶۰۰VAC/۶۰Hz
واحد كنترل موتورهای AC: از نوع كشويی با قابليت تغذيه ۵۶ دستگاه موتور AC تا قدرت حداكثر ۱۰۰ اسب بخار
ترانسفورماتورهای قدرت: يك دستگاه به قدرت ۱۲۵۰ كيلو ولت آمپر و يك دستگاه به قدرت ۲۵۰ كيلو ولت آمپر
ابعاد اتاق كنترل: طول: ۱۳.۵ متر، عرض: ۲.۶ متر، ارتفاع: ۳.۲ متر
