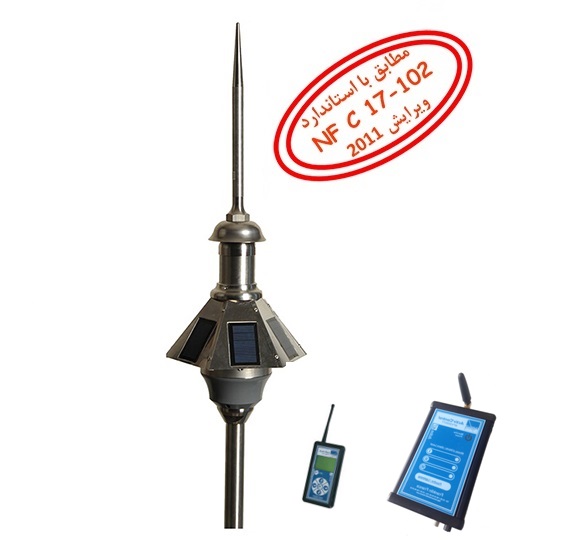

شركت فرانكلين فرانس Franklin France طي سالها تحقيق و انجام آزمايشات مختلف در آزمايشگاهها و سايتهاي طبيعي موفق به طراحي و توليد نسل جديدي از صاعقه گيرهاي الكترونيكي خازني مدل Active ۴D نموده است كه در نوع خود منحصر به فرد می باشد.

اصول عملكرد دستگاههاي صاعقه گير Active ۴D نه تنها شامل تحريك اوليه و انتشار دالان بالارونده یا Upward Leader در زمان مناسب ميباشد، بلكه با استفاده از منابع تغذیه متعدد قادر به ايجاد انرژي كافي، مطمئن و انتشار دالان بالارونده با قدرت بالاتر می باشد که این انتشار را تا زمان رسيدن دالان بالا رونده به دالان پایین رونده (Downward Leader) و جذب مطمئن صاعقه ادامه می دهد دستگاه صاعقه گیر Active ۴D به طور کلی ۴ وظیفه اصلی در سیستم حفاظت در برابر صاعقه بر عهده دارد:

جذب صاعقه
پیش بینی طوفان (اعلام اصابت صاعقه پیش از اصابت)
تست دستگاه از فاصله ۱۰۰ متری، شمارش و ثبت زمان ، تعداد و نوع صاعقه های جذب شده توسط دستگاه Active ۴D از طریق جعبه کنترلی و نرم افزار LMS نصب شده بر روی شبکه
کنترل و نظارت بر سیستم حفاظت در برابر صاعقه در هر زمان و آنالیز اطلاعات اخذ شدهاین دستگاه دارای یک جعبه کنترلی، و نرم افزاری منحصر به فرد به نام نرم افزار LMS می باشد که در ادامه در خصوص کاربرد هر یک توضیحات تفصیلی داده شده است.

۱. جذب صاعقه

نسل جدید صاعقه گير های Active ۴D براي شارژ خازن های خود می تواند از دو منبع توليد انرژي الكتريكي مجزا و مستقل استفاده نمايد.

منبع اول آن به نام Impulse Device، ‌انرژي الكترواستاتيك موجود در ابرهاي طوفاني (يا باردار)

منبع دوم به نام Power Device (که تنها در دستگاه صاعقه گیر فرانكلين فرانس موجود می باشد)، انرژي حاصل از خورشيد

۲.پیش بینی طوفان

یکی از وجه تمایز های صاعقه گیرهای Active ۴D نسبت به سایر صاعقه گیرهای الکترونیکی موجود در بازار، پیش بینی طوفان می باشد.

درواقع شرکت فرانکلین فرانس موفق شده است با ادغام دو دستگاه صاعقه گیر الکترونیکی (ESE Lightning Arrester) و دستگاه تشخیص دهنده طوفان (Storm Detector) نسل جدیدی از صاعقه گیرها را روانه بازار نماید که انقلاب بزرگی در صنعت حفاظت در برابر صاعقه ایجاد نموده است.

سیستم مذکور این امکان را فراهم نموده است که قبل از رخداد طوفان و اصابت صاعقه، احتمال آن از طریق آژیر، چراغ های چشمک زن و یا از طریق ایمیل و ... اعلام گردد.

۳. ریموت تستر و کنتور الکترونیکی

یکی دیگر از وجه تمایز های صاعقه گیرهای Active ۴D نسبت به سایر صاعقه گیرهای الکترونیکی موجود در بازار، وجود جعبه کنترلی دستگاه صاعقه گیر الکترونیکی Active ۴D با نام Active Control Housing می باشد.

جعبه کنترلی فوق مجهز به کنتور و ریموت تستر الکترونیکی در داخل دستگاه می باشد.

• ریموت تستر الکترونیکی موجود در جعبه کنترلی قادر است دستگاه صاعقه گیر الکترونیکی Active ۴D را از فاصله ۱۰۰ متری در هر زمان دلخواه تست نماید.

• کنتور الکترونیکی موجود در دستگاه صاعقه گیر الکترونیکی Active ۴D به صورت مستقل و خودکار تمام اطلاعات مربوط به صاعقه جذب شده شامل تعداد صاعقه های جذب شده، روز اصابت هر صاعقه به تفکیک، زمان اصابت هر صاعقه به تفکیک، شکل موج هر صاعقه به تفکیک و انرژی هر صاعقه به تفکیک را ذخیره می نماید.

۴. آنالیز اطلاعات از طریق نرم افزار LMS

دستگاه صاعقه گیر الکترونیکی Active ۴D ، یک سیستم حفاظت در برابر صاعقه کامل است که به طور مداوم در ارتباط با کاربر می باشد که این مهم را از طریق نرم افزار اختصاصی و منحصر به فرد (LMS (Lightning Monitoring system فراهم شده است.

این نرم افزار دارای دو عملکرد اصلی می باشد:

• جمع آوری کلیه اطلاعات مربوط به صاعقه های جذب شده توسط دستگاه Active ۴D نصب شده در سایت

• دسترسی به داده های جمع آوری شده توسط کلیه دستگاه های نصب شده Active ۴D در سرتاسر جهان در صورت تمایل کاربر
