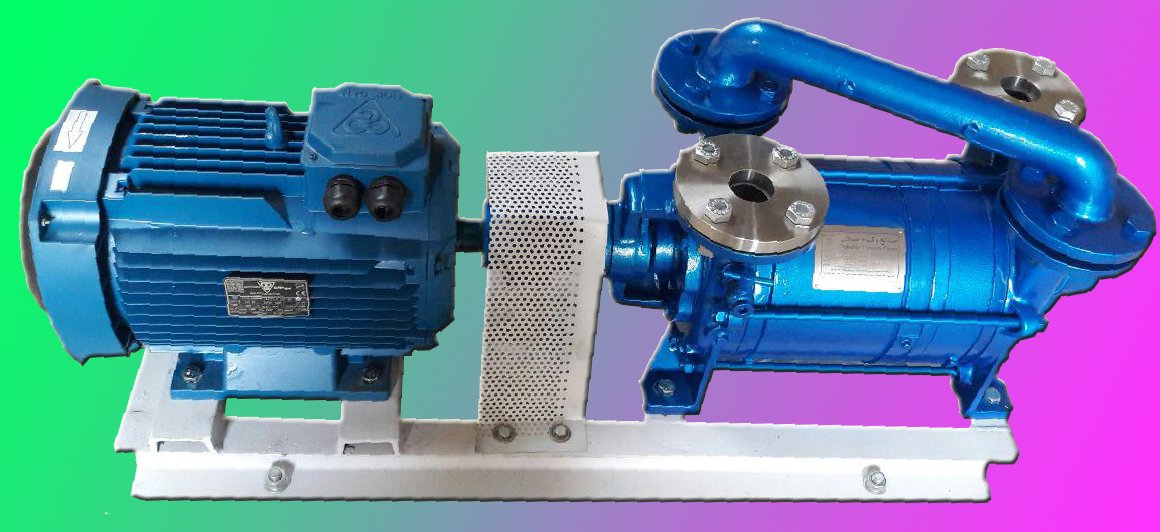

این نوع پمپ وکیوم دورانی با رینگ مایع یا Liquid Ring با پروانه منحنی وار آخرین تکنولوژی ساخت پمپ های وکیوم با مکانیسم Rotary Liquid Ring می باشد،که جهت ایجاد خلاء در صنایع مختلف به کار گرفته می شود.
پمپ های وکیوم liquidring از دو قسمت اصلی روتور (شفت و پروانه) و بدنه (سیلندر و سرسیلندرها) تشکیل شده است که در عین مکانیسم عمل ساده از کیفیت بهره وری بالائی بر خوردار می باشد.
مکانیزم عملکرد پمپ وکیوم Liquid Ring:
حرکت دورانی و خارج از مرکز پروانه حول محور پمپ در داخل سیلندر محتوی مایع سرویس که معمولاً آب میباشد، (سیالات دیگر مانند روغن ها و سیالات Organic نیز میتوان استفاده کرد) سبب تشکیل رینگ مایع می گردد.
در جهت دوران با ورود و خروج مداوم پره ها در داخل مایع سرویس، حجم بسته فضای بین دو سر سیلندر، هر دو پره و جداره داخلی رینگ مایع در یکطرف افزایش می یابد (ناحیه مکش) و عمل مکش صورت می گیرد و در طرف دیگر کاهش یافته (ناحیه دهش) و عمل تراکم انجام می پذیرد .عمل خنک کردن پمپ بوسیله مایع سرویس انجام می گیرد و می توان از کندانس (Condensation) ذرات مایع همراه هوای خروجی و برگشت آن به پمپ نیز استفاده نمود ،که در نتیجه خنک شدن پمپ و تثبیت درجه حرارت عمل تراکم بصورت ایزوترمال (Iso-thermal) صورت می پذیرد.
موارد کاربرد پمپ وکیوم Liquid Ring:
برای ایجاد خلاء در سیستمهای تغلیظ، هواپراسیون و فیلتراسیون در صنعت قند.
آبگیری از خمیر آزبست.
سیستم ساکشن مرکزی در بیمارستانها.
فیلتراسیون، فلوتاسیون، کنسانتره و ریخته گری در خلاء در صنعت فلزات و معادن.
هوا گیری پمپ های با NPSH در آب و فاضلاب کم.
تقطیر فراورده ها، فیلتراسیون، جایگزین اژکتور های بخار، ایجاد خلاء و هوا گیری در پروسه های مختلف در صنعت نفت و پتروشیمی.
کندانسور خلاء توربین های بخار و هوا گیری از آب در نیروگاه ها.
ویژگی های پمپ وکیوم Liquid Ring:
عدم نیاز به روغن کاری
آب و هوای خروجی عاری از روغن (Oil-free)
بدون لرزش و با صدای بسیار کم
امکان ایجاد خلاء تا ۰.۰۱ mbar مطلق (ترکیب پمپ وکیوم با نوع Rotary Vane)
طراحی شده برای شرایط کاری مداوم و بدون توقف (heavy duty and non-stop)
استفاده از مکانیکال سیل در پمپ های ۲ مرحله ای (برای سایر مدلها بر اساس درخواست)
عدم تماس قطعات داخلی پمپ و افزایش راندمان مکانیکی و طول عمر دستگاه
مشخصات کلی :
ظرفیت از ۲۰ تا ۸۵۰ m۳/hr
فشار نهائی تا ۲۵ mmHgیا mbar ۳۳
توان مصرفی از ۱.۵ تا ۲۵۰ kW
سایزفلنج های ورودی و خروجی از ۱ تا ۱۰ اینچ
این شرکت توانسته با تکیه بر دانش و تجربه و بکارگیری نیروی انسانی و ماشین آلات مناسب پمپ وکیوم رینگ آبی را در انواع مختلف به تولید انبوه رسانده و کیفیت در ساخت و مونتاژ پمپ های svp را با ۱۸ ماه گارانتی بی قید شرط و شش ماه گارانتی تعویض تضمین نماید .
پمپ وکیوم دو مرحله در سایزهای : ۸۰-۱۰۰-۱۵۰-۲۰۰-۳۰۰-۴۰۰-۵۰۰-۶۰۰-۷۵۰-۸۵۰
پمپ وکیوم تک مرحله کوپلینگی در سایزهای :۸۰-۱۰۰-۲۰۰-۳۰۰-۴۰۰-۵۰۰-۶۰۰-۷۰۰-۸۰۰
پمپ وکیوم تک مرحله موتور کوپله ای در سایز های : ۴۰-۵۰-۶۰-۸۰-۱۵۰-۲۰۰-۲۵۰-۳۰۰
