- تعداد بازدید : ۲۷۶ بار

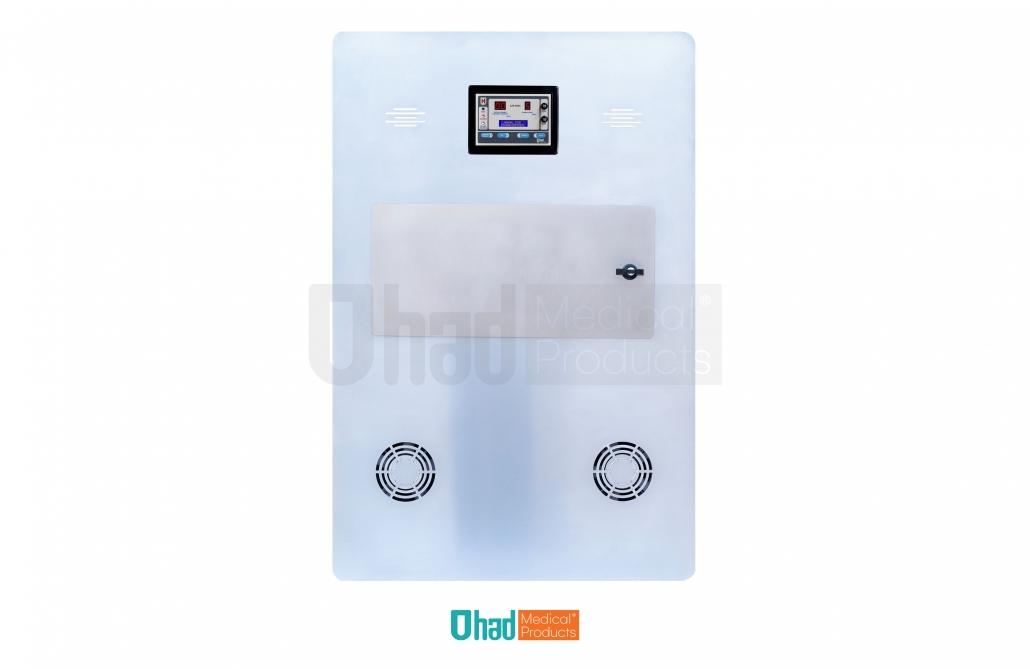

تابلو ایزوله مخصوص اتاق عمل به همراه LIM دینامیکی تخصصی مشابه سیستم SQUARE D با امکان تشخیص کلیه خطاهای متقارن و غیر متقارن از نوع دیواری تو کار عمودی به ابعاد ۲۸۰X۶۰۰X۹۶۰ میلیمتر بانضمام امکان انتخاب دو آستانه خطا در سطوح ۲ و ۵ میلیمتر بر روی نشاندهنده دیجیتالی با درب استنلس استیل از جنس مرغوب با قاب و لولای مخصوص با قابلیت میکروب زدائی از قسمت های زیر تشکیل شده است:
الف- ترانس ایزوله با نسبت تبدیل یک ۲۲۰/۲۲۰ ولت به ظرفیت kva ۵ ، kva ۷/۵ ، kva ۱۰ و …
KVA باشیلد الکترواستاتیک که یک پوشش محافظ مسی بین اولیه و ثانویه می باشد که در قسمت فوقانی تابلو قرارگرفته است.
ب- سیستم LIM دینامیکی مشابه SQUARE D که در قسمت پایین تابلو قرار گرفته و قادر به تشخیص خطای متقارن و غیرمتقارن می باشد تایید شده و منطبق بر استاندارد ULI۰۲۲ بوده و این سیستم خود از اجزاء مختلفی تشکیل شده است با میلی آمپر دقیق ؛ LED سبز به نشانه SAFE بودن در حالت عادی و LED قرمز رنگ که در هنگام ایجاد خطر روشن میشود و میزان جریان خطر روی میتر نمایش داده می شود و چون به آستانه خطر رشیده صدای بوق آلارم نیز شنیده میشود . در این حالت با شستی SLIENCE ALARM صدای دستگاه قطع شده و لامپ زرد رنگ شستی روشن می ماند تا خطر کامل برطرف شود و سیستم اتوماتیک به وضعیت عادی برمیگردد.
کلیه کلیدهای دستگاه از نوع تخصصی زیر سطحی تعبیه شده است.
ج- کلید مینیاتوری دو پل از نوع اروپایی و یا آسیائی مرغوب جهت فیدر های خروجی
د- کلید اصلی برق شبکه ای از نوع دو پل ۳۲ آمپر از نوع اروپایی و یا آسیائی مرغوب بوده و خروجی ترانس کلید دو پل ۲۵ آمپر و جدا از سایر فیدرهای خروجی تعبیه شده است.
ه- ترمینال خروجی برای سیم کشی های جانبی آلارم ایزوله
و- شینه مربوط به ارت تابلو
مشخصات اطلاعات شرکت فروشنده این محصول
