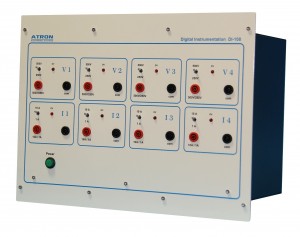

این دستگاه امکان اندازه گیری مقادیر چهارکانال ولتاژ و چهار کانال جریان را به صورت همزمان برای کاربر فراهم میکند. با استفاده از درگاه USB کلیه داده ها به کامپیوتر منتقل شده و از طریق نرم افزار مربوطه، کاربر می تواند علاوه بر مشاهده مقادیر ولتاژ و جریان، پارامترهای توان و شکل موج های مربوطه، کلیه داده ها را ذخیره نماید.
همچنین امکان نمونه برداری سریع از سیگنال ورودی و محاسبه FFT نیز، جهت موارد خاص مانند مشاهده جریان هجومی ترانس، در نظر گرفته شده است.
با توجه به اینکه استفاده از تجهیزات اندازه گیری متعدد و بعضا پیچیده علاوه بر افزایش هزینه ها، موجب پیچیده شدن روند کار می شود، DI-۱۰۸ گزینه ای مناسب جهت یک پارچه نمودن تجهیزات اندازه گیری می باشد. کاربرد اصلی این دستگاه می تواند در آزمایشگاههای آموزشی ماشین های الکتریکی، الکترونیک صنعتی، مدار فرمان، بررسی سیستم های قدرت و سایر آزمایشگاههای رشته برق و الکترونیک باشد.
مشخصات فنی:
چهار کانال ورودی ولتاژ کاملا ایزوله
چهار کانال ورودی جریان کاملا ایزوله
بازه اندازه گیری ولتاژ ۵۰۰ ولت با دقت ۰.۵ ولت و ۲۵۰ ولت با دقت ۰.۱ ولت
بازه اندازه گیری جریان ۱۰ آمپر با دقت ۱۰ میلی آمپر و ۱ آمپر با دقت ۱ میلی آمپر
اندازه گیری سیگنالهای مستقیم و متناوب
محاسبه توان و ضریب توان
ذخیره سازی یک سیگنال ورودی با نرخ ۴۰۰۰ sps و مدت ۲۰۰۰ میلی ثانیه
اسیلوسکوپ چهار کاناله جهت رسم و ذخیره سازی شکل موج سیگنال ورودی
محاسبه و رسم نمودار FFT
ذخیره سازی داده ها با فرمت CSV قابل استفاده با نرم افزار اکسل
ارتباط با کامپیوتر از طریق درگاه USB
سوکتها منطبق با استاندارد IEC۱۰۱۰-۲-۰۳۱ و تا ۱۰۰۰ ولت ایزوله می باشند
