سیستمی که شرکت دانش بنیان پژواک رایان به منظور تست ریل ها طراحی نموده است، یک سیستم آلتراسونیک ۵ کاناله عیب یابی می باشد، که قادر به تست ریل ها و آشکار سازی عیوب داخلی و عمقی در قسمت Head, Web, Base ریل ها بوده و قابلیت ارائه تصاویر رنگی و دقیق C اسکن و B اسکن، از عیوب داخلی را دارا می باشد.
مشخصات کلی دستگاه:

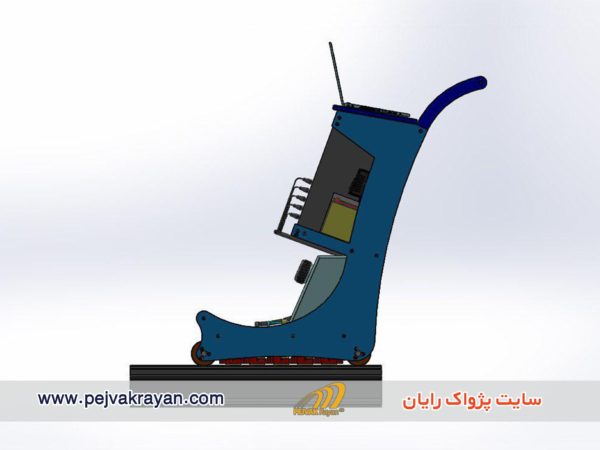

سیستم تست آلتراسونیک شركت پژواک رایان مدل FLAW HUNTER RWT ۱۰۲ به طور ويژه جهت عیب یابی ریل ها در صنایع ریلی طراحی گردیده است. مشخصات کلی این دستگاه به شرح ذیل می باشد:
مشخصات کلی سیستم تست آلتراسونیک Flaw Hunter RWT ۱۰۲
قابلیت دستگاه شناسایی عیوب داخلی در ریل ها و جوش
تعداد کانال ها ۵ کانال
سیستم آلارم آلارم های صوتی و نوری
سیستم نمایش قابلیت نمایش A-SCAN, B-SCAN, C-SCAN, Strip Chart
نرم افزار نرم افزار ویژه PC Base عیب یاب Flaw Hunter
سرعت تست دستگاه قابلیت تست با سرعت بالا ۱ تا ۴۰ متر بر دقیقه
کارت های الکترونیک کارت های الکترونیک ۵ کاناله مجهز به میکروپروسسور FPGA مدل XILINIX آمریکا
کوپلنت مجهز به مخزن کوپلنت ضد زنگ، شیلنگ ها و اتصالات مربوطه
انواع ریل های قابل تست UIC۶۰, ۴۹ E۱, ۵۴ E۱, Ri۵۹N
پردازشگر دستگاه یک دستگاه لپ تاپ صنعتی
اخطار قطع کوپلینگ در صورت قطع هر یک از پروب ها یا کابل ها، چراغ آلارم عدم کوپلینگ روشن شده و اپراتور را مطلع می کند.
پروب ها ۵ عدد پروب به همراه کابل های ویژه ( یک عدد پروب نرمال ۵ مگاهرتز، ۲ عدد پروب زاویه ای ۴۵° ± ۲ MHz و ۲ عدد پروب ± ۷۰° ۲ MHz ) از برندهای معتبر جهانی
ذخیره سازی کالیبراسیون قابلیت ذخیره سازی تا ۵۰۰۰ کالیبره و تنظیمات مختلف در حافظه دستگاه و فراخوانی مجدد آنها
ثبت نتایج تست کلیه سیگنال های دریافتی بر روی Strip Chart مربوط به هر کانال به همراه تصاویر نمای بالا (C-Scan)و نمای جانب(B-Scan) سطح اسکن با ذکر زمان تست و مشخصات اپراتور ثبت گردیده و قابل استخراج می باشد.
تحلیل نتایج تست قابلیت آپلود نتایج تست به صورت آفلاین و تجزیه و تحلیل دقیق تصاویر بی اسکن و سی اسکن با دقت بالا
موقعیت یابی عیوب به مدد انکودر و نرم افزار ویژه، دستگاه قادر به تعیین موقعیت دقیق عیوب در طول ریل می باشد.
منبع تغذیه دو باطری با قابلیت ۸ ساعت کار مداوم ( یکی در حال کارکرد و یکی ذخیره )
ابعاد دستگاه ۹۵۰ × ۲۵۰ × ۱۱۵۰ ( L × W × H )
دمای کاری دستگاه ۲۵- تا ۴۵ درجه سانتیگراد-با رطوبت تا۹۰%
تجهیزات جانبی – سیستم تعلیق ویژه با یک سری پنج تایی کفشک ویژه
– کارت Input, Output
– ترولی ویژه حمل دستگاه بر روی ریل
انکودر ۵۰۰ پالس
– دو عدد بلوک کالیبره با عیوب مصنوعی برای ریل های نوع UIC۶۰ ,Ri۵۹N
مشخصات اطلاعات شرکت فروشنده این محصول
