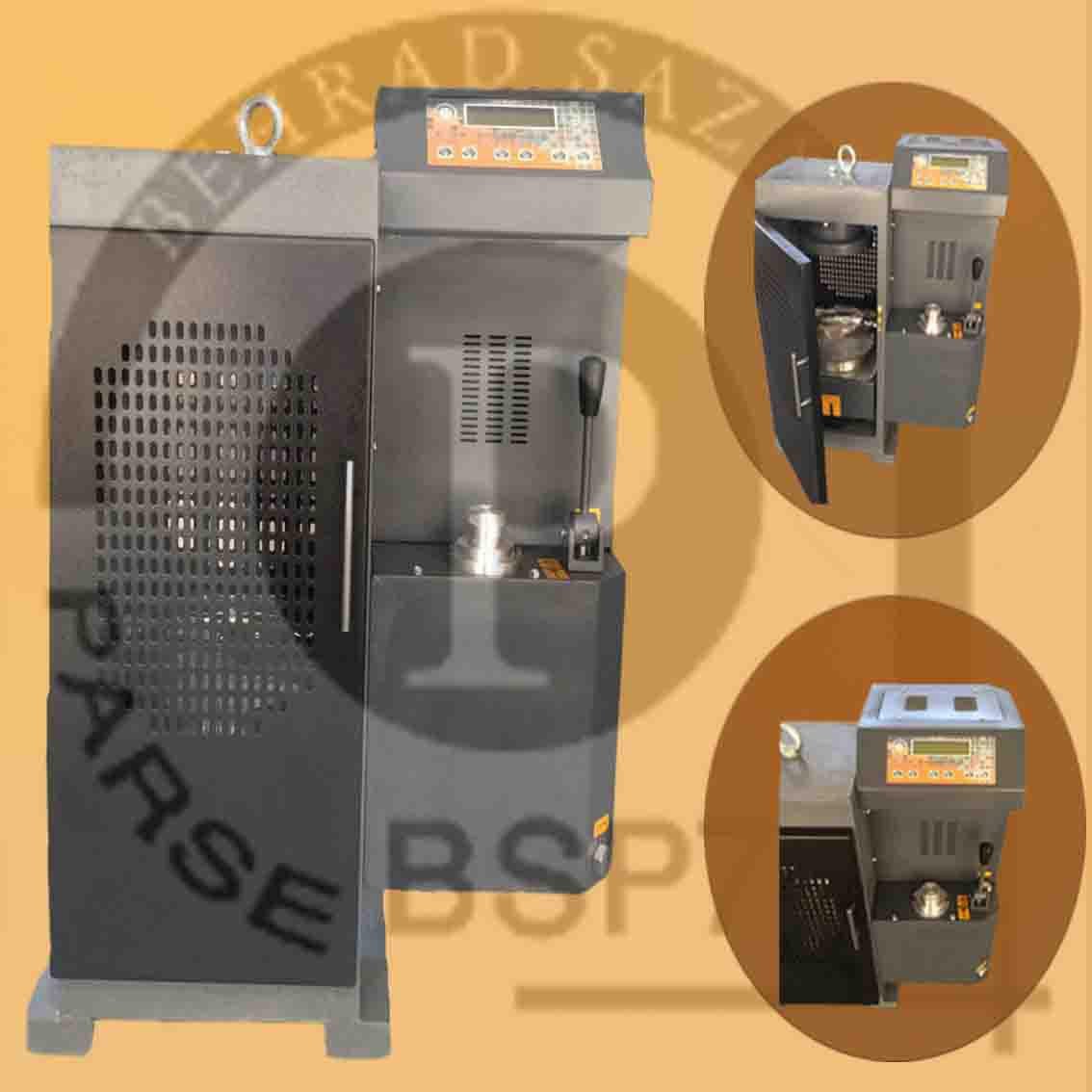

دستگاه جک بتن شکن ساده با نمایشگر دیجیتال  بهراد سازان پارسه با طراحی منحصر به فرد خود برای تست نمونه های  بتنی

مکعبی به ابعاد *۱۰۱۰*۱۰ و ۱۵*۱۵*۱۵ یا ۲۰*۲۰*۲۰

نمونه های استوانه ای به ابعاد  ۱۰*۲۰ یا ۱۵*۳۰ سانتی متر  ،  نمونه های آجر ، بلوک سیمانی ، نمونه های سیمان ، نمونه های گروت و …. برای تست مقاومت فشاری ، تست مقاومت کششی ، تست مقاومت خمشی و یا تست مقاومت برشی قابل استفاده میباشد

شرح مختصری از کار کرد دستگاه جک بتن شکن ساده با نمایشگر دیجیتال :

بعد از قرار دادن نمونه در دستگاه جک بتن شکن ساده با نمایشگر دیجیتال و زدن کلید start  سیستم کنترل فرمان بعد از پردازش اطلاعات با فرمان دادن به الکترو موتور شروع به کار  میکند بعد از روشن شدن الکترو موتور سیستم هیدرولیک شروع به پمپ کردن روغن میکند و شیر های كنترل هيدروليك  در دستگاه جک بتن شکن ساده با نمایشگر دیجیتال میزان خروجی روغن را کنترل میکنند روغن به سنسور ها رسیده و میزان فشار روغن اندازه گیری میشود روغن در مرحله بعد پشت پیستون رسیده و حرکت فک های دستگاه جک بتن شکن ساده با نمایشگر دیجیتال شروع میشود.تمامی این مراحل کمتر از یک ثانیه انجام میشود.فک ها در حال حرکت به نمونه ها رسیده و فشار لازمه را با توجه به استاندارد مورد نظر به نمونه وارد میکنند این نیرو تا لحظه شکست و ۲۰ درصد بعد از شکست  وارد میشود تا از شکست اطمینان حاصل شود حال نمونه  توسط دستگاه جک بتن شکن ساده با نمایشگر دیجیتال شکسته است و میزان نیرو وارد شده در لحظه شکست و میزان تنش وارده بر روی نمایشگر قابل مشاهد است.هر کدام از قسمت های جک بتن شکن ساده با نمایشگر دیجیتال باید دارای مشخصات خاص خود بوده تا فرایند تست نمونه به طور صحیح و کامل انجام شود.

برای این منظور دستگاه جک بتن شکن ساده با نمایشگر دیجیتال باید دارای ویژگی هایی باشد که به ۴ گروه تقسیم میشوند :

    سرعت بارگذاری
    طراحی بدنه
    سیستم هیدرولیک
    سنسور و نمایشگر
    سرعت بارگذاری مهم ترین عامل در شکست نمونه ها میباشد .تنظیم سرعت بارگذاری دستگاه جک بتن شکن ساده با نمایشگر دیجیتال به عواملی چون سیستم هیدرولیک ، شیرهای كنترل ، الکترو موتور ، جریان خروجی برق از نمایشگر و… بستگی دارد.شرکت بهراد سازان پارسه در طراحی جک بتن شکن ساده با نمایشگر دیجیتال تمام تلاش خود را کرده تا با در نظر گرفتن تمامی عوامل موثر ، سرعت بارگذاری را به صورت یکنواخت در بیاورد.استفاده از شیرهای كنترل با کیفیت بالا ، استفاده از الکترو موتور تک فاز یک اسب ساخت شرکت موتوژن تبریز ، استفاده از سیستم میکرو برای کنترل فرمان از این قبیل کار ها هستند
    طراحی بدنه دستگاه جک بتن شکن ساده با نمایشگر دیجیتال به شکلی است که دارای صلبیت لازمه بوده و در طراحی از ورق ها و جوش های با مقاومت لازمه استفاده شده است تمامی طراحی بدنه بر اساس استاندارد ملی ایران است.محل قرار گیری نمونه ها به شکلی طراحی شده است که نمونه های با ارتفاع بین ۳ تا ۳۰ سانتی متر را میتواند تست کند .اختلاف ارتفاع با دیسکت های فولادی با سخت کاری مناسب و کورس ۴۰ میلیمتر دستگاه جبران می شود
    سیستم هیدرولیک در دستگاه جک بتن شکن ساده با نمایشگر دیجیتال باید توان اعمال نیرو لازمه برای تست نمونه ها را داشته باشد از این رو استفاده از اتصالات ، پمپ و دیگر اجزا باید به شکلی باشد که توان اعمال این نیرو را داشته باشد
    سنسور و نمایشگر باید از دقت کافی برخوردار باشد تا تمامی تغییرات اعمال شده در دستگاه جک بتن شکن ساده با نمایشگر دیجیتال بر روی نمونه را ثبت و بعد از پردازش به نحوی مناسب نمایش دهند.اطلاعات خروجی دستگاه جک بتن شکن ساده با نمایشگر دیجیتال شامل دو بخش میشود قسمت اول بر روی نمایشگر جک بتن شکن به صورت ماکسیمم نیروی وارد شده بر اساس کیلوگرم نيرو و تنش ایجاد شده بر اساس کیلوگرم نيرو بر سانتی متر مربع نمایش داده میشود قسمت دوم اطلاعات توسط کابل به کامپیوتر انتقال داده شده و بعد از پردازش به صورت نمودار تنش و نیرو ماکسیمم قابل نمایش است

جک بتن شکن ساده با نمایشگر دیجیتال دارای مشخصات زیر میباشد :

نمایشگر دیجیتال با دقت ۱ kn

پرشرترانسمیتر ۶۰۰ بار

فاصله بین دو فک ۳۲۰ میلیمتر

دارای نشانگر میزان روغن باک

دارای پیچ تنظیم سرعت

ظرفیت ۲۰۰۰ kn

دارای ۱۵۰ میلیمتر دیسکت پرکننده

دارای میکرو سویئچ  محدود کننده کورس جک

کورس جک ۴۰ میلیمتر

دارای نرم افزار رسم نمودار تنش

قابلیت محاسبه تنش نمونه ها

دارای کابل اتصال به کامپیوتر

دارای محافظ فولادی روی سنسور ها و موتور

دارای نوسان گیر برق

دارای رنگ مقاوم استاتیکی

دارای نشان گر میزان جابجای فک دستگاه

دارای کالیبراسیون هنگام ساخت

دارای سیستم قطع کنند جریان برق در صورت بار بیش از حد

دارای سیستم قطع کنند جریان برق در جابجایی بیش از حد

دارای قلاب برای حمل

دارای فک  متحرک برای تراز کردن سطح نمونه با فک دستگاه

دارای اهرم برای شیر یک طرفه روغن

ابعاد: ارتفاع * عرض * طول      ۱۲۰*۴۸*۷۰   سانتی متر

وزن کل دستگاه     ۴۱۵  کیلو گرم

راه اندازی این دستگاه بسیار ساده است. بدین صورت که  چهار کابل دستگاه هر کدام به شکل خاص خود هستند و نمیشود کابل ها را جا به جا زد از این رو هر کابل را در محل خود قرار داده و کلید stsrt  را بزنید بعد از شکست نمونه دستگاه خود کار خاموش شده و نیروی ماکسیمم را یاد داشت کنید

آزمایش مقاومت فشاری  :

برای انجام تست مقاومت فشاری نمونه را بین دو فک قرار داده و دستگاه با فشار محوری از پایین به بالا به صورت بارگذاری یک نواخت باعث شکست نمونه میشود میزان نیرو ماکسیمم و تنش بر روی نمایشگر و نمودار تنش بر روی کامپیوتر قابل مشاهده و آنالیز است

آزمایش مقاومت کششی :

این آزمایش به روش شکست غیر مستقیم (به روش برزیلین ) بر روی نمونه های استوانه انجام میشود .برای این منظور نیاز به قطعه ای که به نام قالب کششی مشهور است میباشد. بعد از قرار دادن نمونه درون قالب آن را درون دستگاه گذاشته و دستگاه با سرعت بار گذاری یک نواخت در اثر نیروی خطی در طول نمونه باعث شکست نمونه به صورت دو نیم شدن میکند
