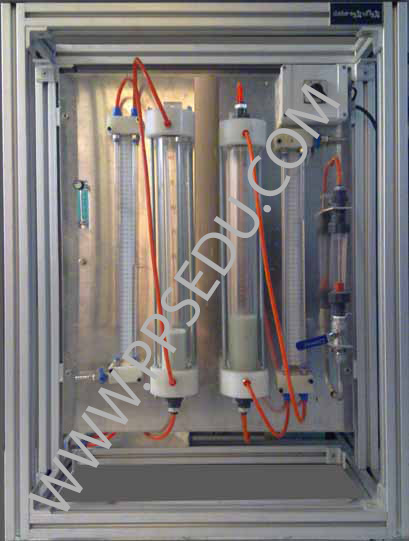

دستگاه بسترهای ثابت و سیال، به بررسی خواص هیدرودینامیکی و مکانیکی بسترهای ذرات میپردازد.
در یک بستر سیال، با عبور سیال از میان مواد جامد گرانولی، سیستم به صورت سوسپانسیون در آمده و در نتیجه مواد جامد حالت سیالی پیدا کرده و از این رو، بر کمیتهای هیدرودینامیکی و مکانیکی سیستم تاثیر میگذارد. بسترهای سیال در صنعت موارد استفاده زیادی دارند.
دستگاه مورد نظر از دو سیلندر شفاف با سطح مقطع A۱= ۱۹.۶ cm۲ تشکیل شده است. برای به وجود آمدن بستر سیال، هوای فشرده یا آب از پایین ستون در یک توده مواد جامد کروی از دانههای گلس بید به ارتفاع بستر cm ۶ تزریق میشود.
اهداف آموزشی
مشاهده تفاوت افت فشار برای بستر ثابت و سیال
تخمین زمان تغییر حالت بستر
رسم گراف افت فشار بر حسب دبی سیال
اجزای اصلی دستگاه
دو ستون شفاف برای مشاهده بهتر فرآیند
دو مانومتر برای تعیین افت فشار
دو روتامتر برای اندازهگیری دبی سیالات آب و هوا
فریم از جنس پروفیلهای آلومینیم
