دستگاه کنترل سطح مجموعهای از آزمایشات مفهومی در جهت آموزش مقدماتی مفاهیم مهندسی کنترل، تحت مثال کنترل سطح یک مایع ارائه میدهد.

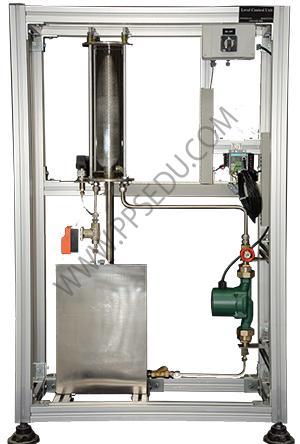

این واحد آزمایشگاهی از یک مخزن مستطیلی استیل، یک مخزن استوانهای شیشهای، شیر کنترل همراه با Actuator، سنسور فشار، پمپ، PLC و جعبه برق تشکیل شده است. با روشن شدن دستگاه، پمپ آب را از مخزن استیل گرفته و وارد مخزن شیشه ای میکند. در قسمت جلویی مخزن شیشهی، یک خط کش شفاف پلاستیکی نصب شده است تا امکان خواندن دقیق سطح از روی مخزن فراهم شود. آب داخل مخزن از طریق شیر کنترل تخلیه میشود. این شیر مستقیما از PLC دستگاه دستور میگیرد. بدین ترتیب سطح آب درون مخزن شیشهای به وسیلهي درصد باز بودن شیر کنترل قرار گرفته بر سر خروجی مخزن، کنترل میشود.
نرمافزار کنترلی ارائه شده همراه با دستگاه کنترل سطح مایع، مقادیر ارتفاع مایع و درصد باز بودن شیر کنترل را نمایش داده و به کمک آن میتوان برای کنترلرهای مختلف روند تغییرات را مشاهده و ثبت نمود.
اهداف آموزشی
آشنایی با مفاهیم پایه مهندسی کنترل
بررسی کنترل دما با کنترلر های P، PI، PID
آموزش مدلسازی سیستمهای مختلف با روشهای متداول
