دستگاه کنترل جریان مجموعهای از آزمایشات مفهومی در جهت آموزش مقدماتی مفاهیم مهندسی کنترل، تحت مثال کنترل دبی جریان آب ارائه میدهد.

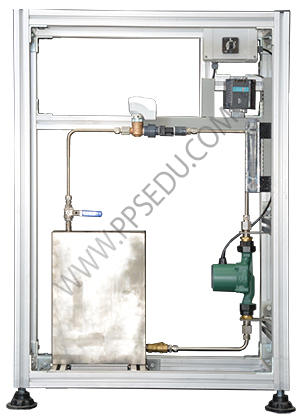

این واحد آزمایشگاهی از یک مخزن مستطیلی استیل ، شیر کنترل همراه با Actuator، روتامتر (دبی سنج)، سنسور، پمپ، PLC و جعبه برق تشکیل شده است. پمپ آب را در سیستم لوله کشی به گردش در میآورد. در این مسیر آب از یک روتامتر، یک سنسور دبی و یک شیر کنترل می گذرد. دبی سیال عبوری در سیستم به وسیلهي شیر کنترل تعبیه شده در مسیر جریان آب، کنترل میشود.
نرمافزار کنترلی ارائه شده همراه با دستگاه کنترل جریان، مقادیر دبی جریان اندازهگیری شده و درصد باز بودن شیر کنترل را نمایش داده و به کمک آن میتوان برای کنترلرهای مختلف روند تغییرات را مشاهده و ثبت نمود.
اهداف آموزشی
آشنایی با مفاهیم پایه مهندسی کنترل
بررسی کنترل دبی سیال با کنترلرهای P، PI، PID
کالیبراسیون سنسور دبی
بدست آوردن معادله مشخصه شیر کنترل
آموزش مدلسازی سیستمهای مختلف با روشهای متداول
اجزای اصلی دستگاه
شیر کنترل صنعتی
PLC Unit برای اتصال دستگاه به كامپیوتر
سنسور جریان صنعتی
پمپ صنعتی
نرم افزار"Labview" با قابلیت رسم همزمان گراف جریان و شیر كنترل
یك عدد روتامتر برای نمایش جریان آب
شیر جهت تغییر مقاومت سیستم و ساخت سیستمهای متنوع
مخزن ذخیره آب از جنس استیل ضد زنگ
