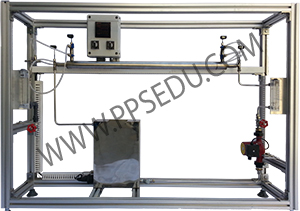

دستگاه مبدل حرارتی دو لولهای یکی از مجموعه واحدهایی است که به وسیلهی آنها آزمایشهای انواع مبدلهای حرارتی انجام میشوند.
مبدل حرارتی لولهای سادهترین نوع از مبدلهای حرارتی را تشکیل میدهد، و انتخاب اول در کار بردهای انتقال حرارت همراه با اختلافهای فشار بالا، یا بین مواد با ویسکوزیتهی بالا میباشند. از مزایای این نوع از مبدلها جریان یکنواخت درون فضای لوله میباشد؛ این فضا تهی از نواحی مرده است.
در این واحد آزمایشگاهی آب گرم از میان لولهی درونی جریان دارد و آب سرد درون لوله بیرونی. انرژی گرمایی آب گرم، به آب سرد منتقل میشود. شیرهای تعبیه شده بر سر راه آبهای سرد و گرم ورودی برای تنظیم دبی این جریانها به کار میروند. به کمک شیرهای شمارهگذاری شده میتوان جهت جریان سیال سرد را به صورت همسو یا نا همسو با جهت جریان آب گرم تنظیم نمود. سنسورهای دمای در نظر گرفته شده، دماهای ورودی و خروجی را اندازهگیری میکنند که بر روی نمایشگر دیجیتال روی تابلو قابل مشاهدهاند. ضریب متوسط انتقال حرارت بدین ترتیب قابل تعیین خواهد بود.
اهداف آموزشی
عملکرد و رفتار مبدل دولولهای حین عملیات
ترسیم منحنیهای دمای سیالات سرد و گرم
- در عملیات همسو
- در عملیات ناهمسو
محاسبه ضریب انتقا
