دستگاه تونل باد، یک سیستم آزمایشی کلاسیک برای آزمایش‌های جریان ایرودینامیک در آزمایشگاه سیالات می‌باشد. نمونه‌ی مورد بررسی در قسمت آزمایش تونل باد تثبیت شده، درحالی که جریان هوای محیط به حرکت واداشته می‌شود، بنابراین جریان مطلوبی در اطراف نمونه ایجاد می‌شود.
این دستگاه، یک تونل باد باز می‌باشد، که به منظور بیان و اندازه‌گیری ویژگی‌های ایرودینامیک نمونه‌های مختلف، به کار می‌رود. بدین منظور، هوا از محیط اطراف به داخل دستگاه کشیده شده و شتاب‌دار می‌شود. سپس درون ناحیه تست، هوا در اطراف نمونه (به عنوان مثال یک ایرفویل) جریان می‌یابد. پس از آن این هوا در دیفیوزر شتاب خود را از دست داده و توسط دمنده، به محیط باز می‌گردد.
کانتور ورودی به همراه مستقیم‌کننده‌های جریان، که در انتهای کانتور ورودی تعبیه شده، توزیع سرعتی یکنواخت و کم تلاطم در ناحیه تست فراهم می‌آورد. توان فن قرار گرفته در قسمت انتهایی تونل قابل تغییر بوده و بدین وسیله می‌توان دبی هوا درون تونل را تنظیم نمود. به کمک سنسور تعبیه شده در محل قرارگیری نمونه می‌توان نیروی وارد بر نمونه اندازه‌گیری شده و روی نمایشگر مربوطه قابل مشاهده است. اندازه گیری فشار نیز به وسیله‌ی مانومتر لوله‌ی شیب‌دار، برای این دستگاه در نظر گرفته شده است.

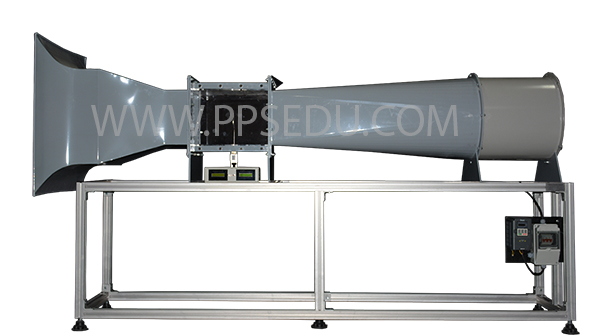

دستگاه تونل باد
اهداف آموزشی دستگاه تونل باد
آشنایی با مفاهیم ایرودینامیک
تعیین ضرایب لیفت و درگ برای نمونه‌های مختلف
بررسی لرزش
بررسی اثر زاویه‌ی نمونه بر نیروهای وارده
اجزای اصلی دستگاه تونل باد
نازل ورودی
مستقیم کننده جریان
نازل همگرا به منظور شتاب گرفتن هوا
ناحیه تست
کنترلر تنظیم سرعت فن
دیفیوزر
مانومتر لوله شیب‌دار
نمونه‌های درگ
نمونه استوانه
