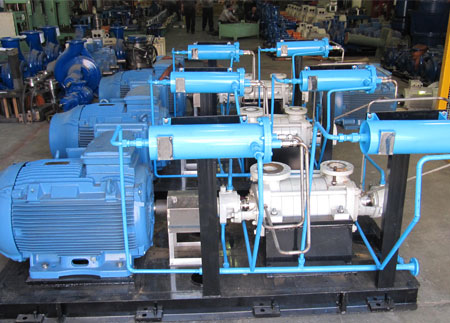

طراحی پمپ سانتریفیوژ BB۴ بر اساس استاندارد API ۶۱۰ - پمپ با یاتاقان های میانی:
پوشش یک لایه، شکاف شعاعی میان یاتاقان ها
یک پروانه مکشی
آب بندی بین بخش ها با رینگ مدل O
شفت با استفاده از یک، دو یا چند آب بند، آب بندی شده است
محدودیتی برای فشار، جرم و ابعاد بدنه وجود ندارد
علاوه بر وسایل بالانس استفاده از یاتاقان های محوری ضروری است
ویژگی های پمپ سانتریفیوژ BB۴ بر اساس استاندارد API ۶۱۰ - پمپ با یاتاقان های میانی:
هیدرولیک بهینه برای بازدهی بالا
توانایی تعویض قطعات برای آسانتر شدن انبار یدکی
نوع یاتاقان ها یاتاقان های غلتشی، بلبرینگ و ساده
تفکیک پوسته شعاعی
فرکانس تحریک ۵۰/۶۰ هرتز
نوع تحریک موتور الکتریکی/ موتور دیزل
ولتاژ تحریک ولتاژ پایین/ بالا/ متوسط
تعداد ورودی پروانه تک ورودی
نوع نصب کوپلینگ بلند
نوع کوپلینگ مستقیم
نوع روغنکاری گریس/ روغن
ماکزیمم دمای سیال ۲۰۰ درجه سانتی گراد
مینیمم دمای سیال -۲۰ درجه سانتی گراد
محل نازل ها کنار- بالا(بسته به درخواست)
موقعیت پمپ نصب خشک
مشخصات مکش بدون بارگذاری اولیه
جنس شفت فولاد ضد زنگ، کربن استیل
نوع پوشش پوشش دیفیوزری
نوع پروانه بسته، شعاعی
نوع پروانه فلنج
هد ماکزیمم تا ۱۰۰ متر برای هر طبقه
چگونگی نصب افقی
نوع آب بندی شفت آب بندی مکانیکی، آب بندکن
کاربرد های اصلی صنعت و فرآیندهای مهندسی، انرژی و معدن کاری
جنس قطعات جدول H-۱ از استاندارد API ۶۱۰
فشار ماکزیمم تخلیه ۱۵۰ بار
توان ماکزیمم ۱۸۰۰ کیلو وات
نوع نصب ثابت
دبی ماکزیمم ۹۰۰ متر مکعب بر ساعت
دبی مینیمم ۱۰ متر مکعب بر ساعت
ماکزیمم سرعت دوران ۳۵۰۰ دور بر دقیقه
