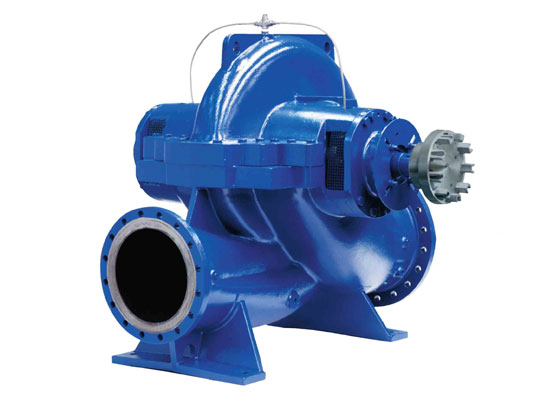

طراحی پمپ سانتریفیوژ BB۱ بر اساس استانداردAPI ۶۱۰ - پمپ های با یاتاقان های میانی :
افقی
پروانه دو مکشی
یک یا دو حلقه ای با توجه به سایز
دیفیوزر بین مرحله اول و دوم در مدل های دو طبقه ای
امکان تحریک از هر دو طرف
آب بندی مکانیکی(یک، دو یا چند تایی)
یاتاقان های غلتشی روغن کاری شده و روتور در انتهای استاتوری پمپ قرار گرفته اند
نیروهای شعاعی همانند نیروهای محوری توسط یاتاقان های روغن کاری شده قابل مهار هستند.
ویژگی های پمپ سانتریفیوژ BB۱ بر اساس استانداردAPI ۶۱۰ - پمپ های با یاتاقان های میانی:
NPSH کم، با توجه به دو پروانه مکشی
نازل های مکش و تخلیه ته پوسته
بهره برداری:
خطوط لوله
صنایع دریایی و ساحلی
سرویس های آتش نشانی
مزایای پمپ سانتریفیوژ BB۱ بر اساس استانداردAPI ۶۱۰ - پمپ های با یاتاقان های میانی :
با توجه به محل انشعاب ها در انتهای پوسته، لزومی به تغییر لوله ها برای بازرسی پمپ ندارد
زمان بازرسی کم
انعطاف زیاد در هیدرولیک
امکان نصب پروانه های مختلف روی پوسته(به خصوص در مدل یک طبقه) که سبب بهبود اقتصادی می شود
کاهش نیروی شعاعی و نیروی روی یاتاقان ها
کاهش تغییر شکل شفت در محل آب بندی
قطعات سایشی قابل تعویض
NPSH، بازده و سختی پوسته بهتر از مدل¬های OH۱ و OH۲
نوع یاتاقان ها یاتاقان های غلتشی،
تفکیک پوسته محوری
فرکانس تحریک ۵۰/۶۰ هرتز
نوع محرک موتور الکتریکی
ولتاژ تحریک ولتاژ پایین/بالا
تعداد ورودی پروانه دو ورودی
نوع نصب کوپلینگ بلند
نوع کوپلینگ مستقیم، چرخدنده
نوع روغنکاری گریس/ روغن و فرآورده های آن
ماکزیمم دمای سیال ۲۰۰ درجه سانتی گراد
مینیمم دمای سیال -۴۵ درجه سانتی گراد
محل نازل ها در امتداد خط
موقعیت پمپ نصب خشک
مشخصات مکش بدون بارگذاری اولیه
نوع پوشش حلقوی
نوع پروانه بسته، شعاعی
هد ماکزیمم تا ۸۰۰ متر برای هر طبقه
چگونگی نصب افقی یا عمودی
نوع آب بندی شفت آب بندی مکانیکی، آب بندکن
کاربرد های اصلی صنعت و فرآیندهای مهندسی، انرژی و معدن کاری، لاروبی
جنس پوسته چدن، فولاد لایه ای ریخته گری شده، نیکل
فشار ماکزیمم تخلیه ۱۵۰ بار
توان ماکزیمم ۳۳۰۰ کیلو وات
نوع نصب ثابت
دبی ماکزیمم ۱۵۰۰۰ متر مکعب بر ساعت
دبی مینیمم ۱۲۰۰ متر مکعب بر ساعت
ماکزیمم سرعت دوران ۱۸۰۰ دور بر دقیقه
