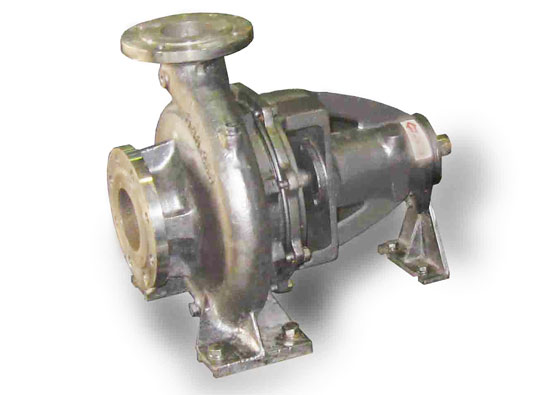

طراحی پمپ سانتریفیوژ OH۱:
مطابق با استاندارد API ۶۱۰
عمودی، پوشش شعاعی
یک طبقه، تک مکشی
یک یا دو طبقه برای سایزهای بزرگ تر از ۸۰ میلی متر
پوشش گرمایی در دسترس
آب بندی مکانیکی
خنک شدن یاتاقان ها با هوا (یا فن)، اگرچه امکان سرد شدن آب هم باشد
بهره برداری:
مهندسی تبرید
صنایع مربوط به دریا
مزایای پمپ سانتریفیوژ OH۱:
غیر قابل استفاده برای لوله های آب سرد
عدم افزایش گرمایش یاتاقان ها
نیاز کم به چک کردن یاتاقان ها
تغییر شکل کوچک شفت
عمر مجاز طولانی برای آب بندی های مکانیکی با توجه به نیروی شعاعی کم
هزینه کم برای سیستم های لوله
نیاز کم به قطعات یدکی
نوع یاتاقان ها یاتاقان های غلتشی، بلبرینگ
تفکیک پوسته شعاعی
جنس پوسته جدول H-۱ از استاندارد API ۶۱۰
فرکانس تحریک ۵۰ هرتز
فرکانس تحریک ۵۰/۶۰ هرتز
نوع محرک موتور الکتریکی/ موتور دیزل
ولتاژ تحریک ولتاژ پایین
جنس پروانه جدول H-۱ از استاندارد API ۶۱۰
تعداد ورودی پروانه تک ورودی
نوع نصب کوپلینگ بلند
نوع کوپلینگ مستقیم
نوع روغنکاری گریس/ روغن
ماکزیمم دمای سیال ۳۰۰ درجه سانتی گراد
مینیمم دمای سیال ۸۰- درجه سانتی گراد
محل نازل ها انتهای مکش/ بالای تخلیه
طراحی مرحله ای بله
موقعیت پمپ نصب خشک
جنس شفت جدول H-۱ از استاندارد API ۶۱۰
مشخصات مکش بدون بارگذاری اولیه
نوع پوشش حلقوی
نوع پروانه شعاعی، بسته، قاشقی
هد ماکزیمم ۳۰۰ متر
هد مینیمم ۹ متر
چگونگی نصب افقی
نوع آب بندی شفت آب بندی مکانیکی، آب بندی فشرده
کاربرد های اصلی صنعت و فرآیندهای مهندسی، انرژی
فشار ماکزیمم تخلیه ۲۵ بار
توان ماکزیمم ۲۲۰ کیلو وات
نوع نصب ثابت
دبی ماکزیمم ۳۵۰۰ متر مکعب بر ساعت
دبی مینیمم ۲ متر مکعب بر ساعت
ماکزیمم سرعت دوران ۳۵۰۰ دور بر دقیقه
مشخصات اطلاعات شرکت فروشنده این محصول
