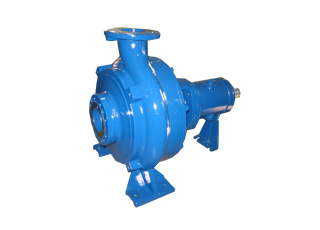

طراحی الکتروپمپ Slurry مدل KWP :
طراحی و ساخت این پمپ ها به صورت افقط بوده و استفاده از پروانه های بسته و نیمه باز (F, K) بر اساس شرایط پمپاژ سیال امکان پذیر می باشد.
ضمنا این پمپ ها بصورت یک طبقه و تک مکشه طراحی می گردند.
مشخصات ویژه الکتروپمپ Slurry مدل KWP :
آب بندی هم به صورت مکانیکال سیل و هم به صورت پکینگ قابل عرضه می باشد.
طبق درخواست در حلزونی می توان دریچه ای جهت بازرسی تعبیه نمود.
تمامی اجزایی که باید فشار بالایی تحمل نمایند ( مخصوصا حلزونی) دارای طراحی و ساخت عالی می باشد.
استفاده از پره های پشتی در پروانه جهت کم کردن نیروی محوری و بالانس شفت.
با توجه به طراحی خاص در موقع دمونتاژ می توان به راحتی محفظه حلزونی را از پشت بیرون کشید و پمپ در خط محور باقی بماند.
در قسمت واسطه به علت استفاده از پیچ دوسر، دمونتاژ پمپ تسهیل می گردد.
اندازه قطعات به گونه ای است که تهیه و تحویل قطعات یدکی در کمترین زمان ممکن انجام می پذیرد.
استفاده از رولبرینگ جهت سهولت مونتاژ و تحمل بارهای وارده ( مخصوصا به علت انبساط شفت).
استفاده از بلبرینگ برای تقویت انطباق در مونتاژ ( راحتی مونتاژ و هم محور بودن مونتاژ).
استفاده از نشانگر روغن برای نمایش سطح روغن.
استفاده از پایه گونیا محکم که باعث تحمل نیرو در هر مقدار از آن می شود.
طراحی شفت به گونه ای است که بیرینگها بیش از ۱۷۵۰۰ ساعت کاری عمر می کند.
یاتاقانها به کار رفته بر روی شفت به گونه ای می باشد که از انحنا بیش از ۰.۰۵ میلیمتر جلوگیری می کند.
به علت کونیکال بودن درپوش محفظه، جریان سیال و تهویه سیال به خوبی انجام می گیرد. همان گونه که عملیات آب بندی نیز به نحو احسن انجام می پذیرد.
اطلاعات کاری الکتروپمپ Slurry مدل KWP :
قطر خروجی: از ۴۰ تا ۸۰۰ میلی متر
دبی: تا ۱۳۰۰ متر مکعب بر ساعت
هد: تا ۱۰۰ متر
فشار کاری: تا ۱۰بار
دمای کاری: ۴۰- درجه سانتیگراد تا ۲۸۰+ درجه سانتیگراد
