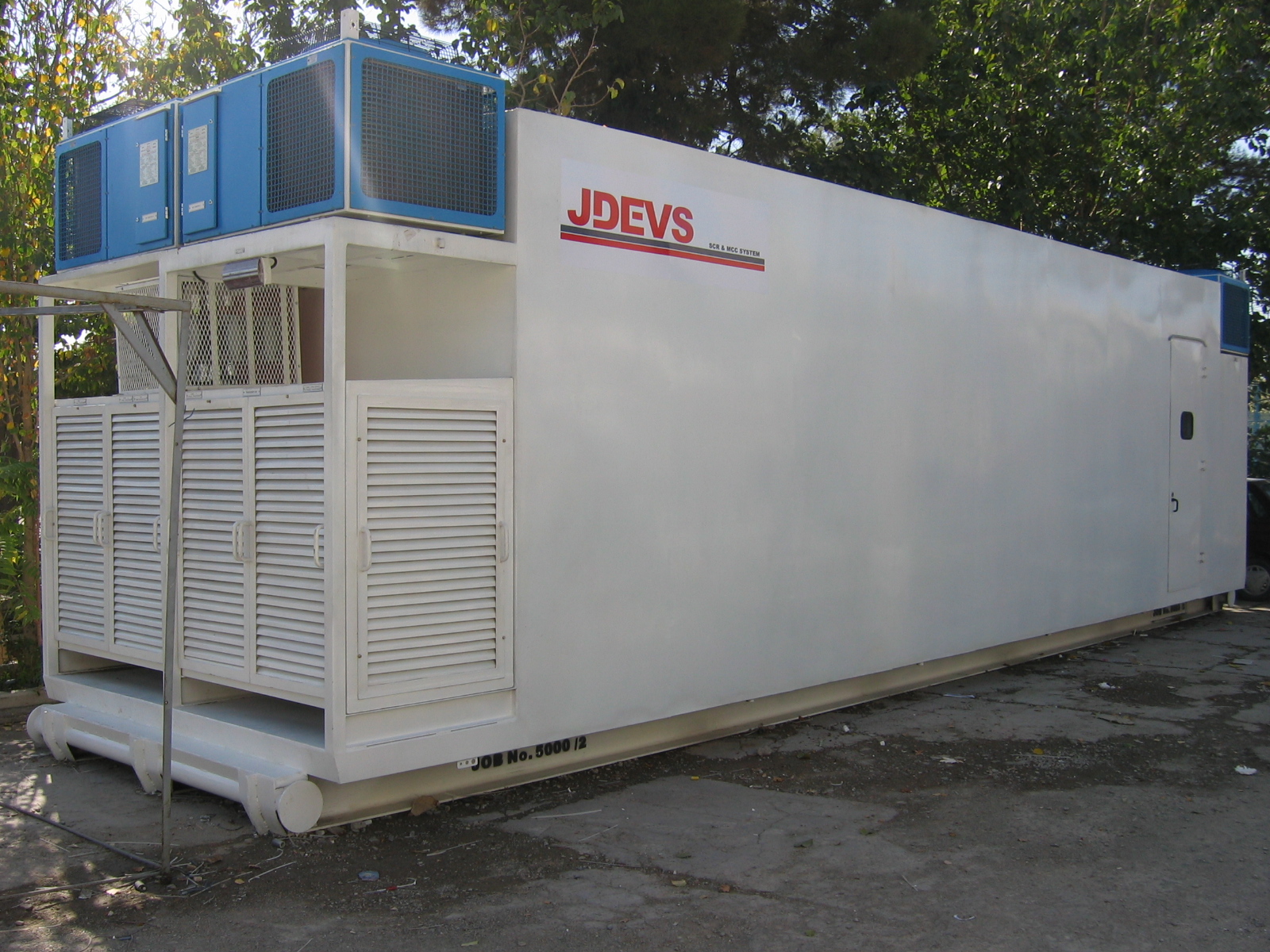

سیستم برق و کنترل دکلهای حفاری SCR & MCC System
مشخصات فنی:
نوع دکل: دکل حفاری با محرک برقی
- راه انداز DRAW WORKS : دو دستگاه موتور ۱۱۰۰ اسب بخار
- راه انداز پمپ گل: سه مجموعه پمپ گل هر یک شامل دو دستگاه موتور ۱۱۰۰ اسب بخار
- راه انداز میز دوار: یک دستگاه موتور ۱۱۰۰ اسب بخار
- راه انداز تاپ درایو: یک دستگاه موتور ۱۱۰۰ اسب بخار
- دیزل ژنراتورهای اصلی: چهار دستگاه از نوع کاترپیلار مدل ۳۵۱۲B هریک به قدرت ۱۳۳۰ کیلو وات (۱۹۰۰ کیلوولت آمپر، ۶۰ هرتز، ۱۲۰۰ دور در دقیقه)
- دیزل ژنراتورهای اضطراری: یک دستگاه کاترپیلار مدل ۳۴۰۶ به قدرت ۴۰۰ وات
- درایورهای موتورهای DC : پنج واحد با حداکثر ولتاژ خروجی ۷۵۰ ولت DC و جریان ۱۸۰۰ آمپر
-واحدهای کنترل دیزل ژنراتورها: چهار واحد با توان ۶۰۰ VAC / ۶۰ Hz/۱۳۳۰ kW
- واحد کنترل موتورهای : ACاز نوع کشویی با قابلیت تغذیه ۵۵ دستگاه موتور AC تا قدرت حداکثر ۱۰۰ اسب بخار، ۴۸۰ ولت متناوب، ۶۰ هرتز
-ترانسفورماتورهای قدرت: یک دستگاه به قدرت ۱۲۵۰ کیلو ولت آمپر و یک دستگاه به قدرت ۱۸۰ کیلو ولت آمپر
-تهویه مطبوع: ۲ واحد ۱۰ تنی
- اتاق تاریک توان: طول ۱۲.۷۲، عرض ۳.۱۵ و ارتفاع ۳.۷ متر
- PLC: زیمنس S۷-۳۰۰
