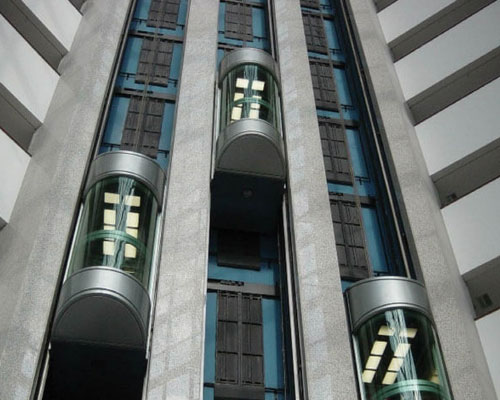

آسانسور کششی، آسانسوری است که حرکت آن بر اثر اصطکاک بین سیم بکسل و شیار فلکه کششی به هنگام چرخش آن توسط موتور محرکه انجام میشود. آسانسورهای کششی را که در آن موتور به وسیله گیربکس به فلکه کششی متصل است آسانسور موتور گیربکسی و نوعی که در آن گیربکس وجود نداشته آن را بدون گیربکس مینامند.
اجزاء آسانسور کششی
تابلو کنترل آسانسور
مجموعه ای شامل مدارهای فرمان و قدرت که وظیفه کنترل حرکت کابین و پاسخگویی به احضار را بعهده دارد. قسمت فرمان در انواع قدیمی از رله های متعدد و در انواع جدید عموما از ریز پردازنده ها و سایر قطعات الکترونیکی ساخته میشود.
سیستم پاراشوت
سیستم مکانیکی که ترجیحا در قسمت زیرین یا بالای چارچوب کابین یا وزنه تعادل قرار میگیرد و در مواقع اضطراری با افزایش غیرعادی سرعت فعال شده و سبب توقف کابین بوسیله قفل شدن کابینبه ریلها میشود.
چاه
فضایی است که ریل و برخی تجهیزات آسانسور در آن نصب میشوند و کابین و وزنه تعادل در این مکان حرکت مینمایندف معمولا با دیوارهها، دربهای طبقات و دریچه اضطراری محصور میگردد.
چاهک
فاصله قائم بین کف پایینترین توقف تا کف چاه آسانسور را چاهک میگویند.
درب طبقات
دربهایی هستند که در محل ورودی طبقات به کابین قرار میگیرند، درب طبقات انواع مختلفی دارد مانند درب تلسکوپی، درب سانترال، درب آکاردئونی، درب لولایی و…
درب کابین
دربی است که در ورودی کابین قرار گرفته و معمولا بطور خودکار باز و بسته میشود.
ریل راهنما
اجزاء فلزی با مقطع T هستند که برای هدایت کابین یا وزنه تعادل بکار میرود.
ضربه گیر
وسیلهای ارتجاعی است که برای جلوگیری از اصابت کنترل نشده کابین و یا وزنه تعادل به کف چاهک بکار میرود و طوری انتخاب میشود که قسمتی از انرزی جنبشی کابین را مستهلک کند.
کابین
جزیی از آسانسور است که مسافر، بار یا هردو را در خود جای میدهد، کابین دارای کف برای ایستادن، دیوارههایی برای حفاظت مسافرین، سقف و معمولا دارای درب میباشد.
کنترل کننده مکانیکی سرعت
وسیلهای مکانیکی است که از طریق سیم بکسل یا زنجیر به سیستم ترمز ایمنی کابین وصل است تا در موقع افزایش سرعت از حد تعیین شده قفل کرده و ضمن فرمان قطع برق موتور آسانسور، سیستم ترموز ایمنی را فعال نماید.
وزنه تعادل
وزنه یا ترکیبی از وزنهها است که برای متعادل کردن وزن کابین و بخشی از ظرفیت آسانسور بکار میرود .
موتور گیربکس یا گیرلس
وسیله است که عامل حرکت کابین و وزنه تعادل میباشد.
تراول کابل
جعبه رویزیون
سیم بکسل
فلکه هرزگرد
