بورد رالی مستقیم

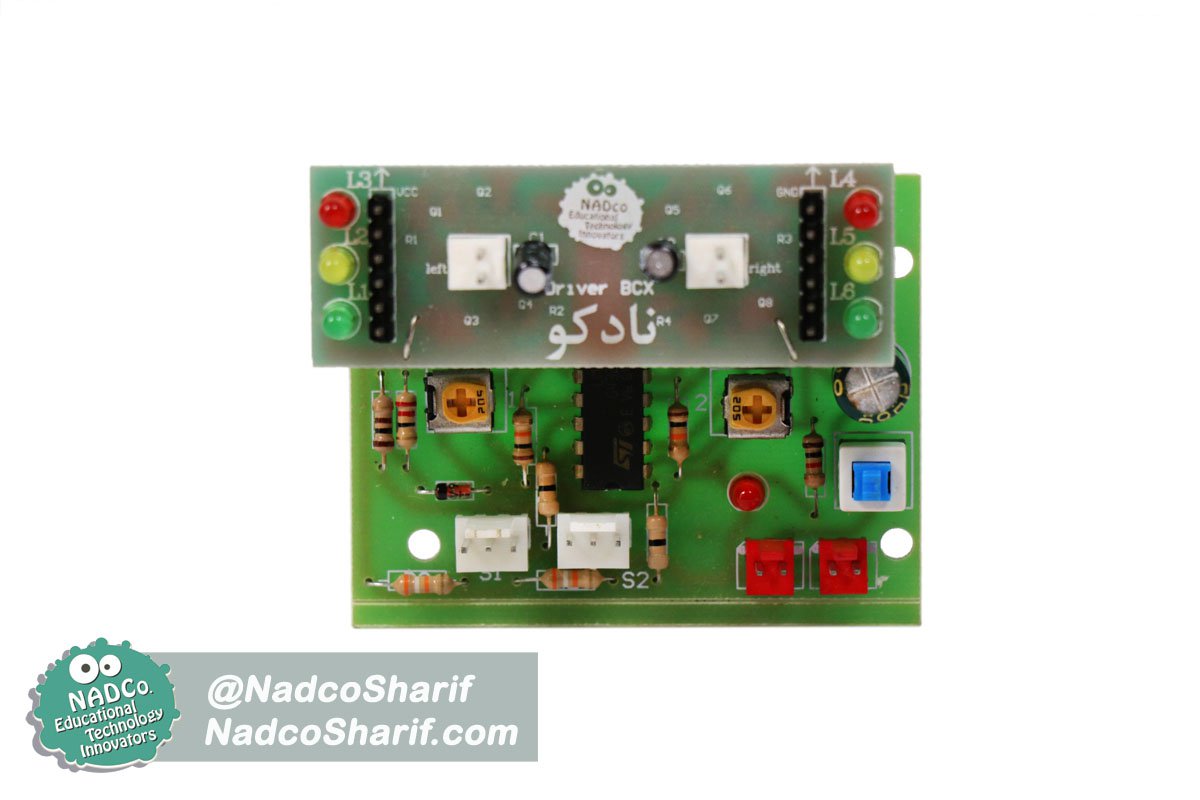

اطلاعات فنی: این بورد که به صورت مقایسه ای عمل می کند، دارای دو فرستنده گیرنده مادون قرمز می باشد. بر روی بورد یک آی سی مقایسه گر LM۳۲۴ وجود دارد که از طریق آن و با تعیین ولتاژ مرجع توسط پتانسیومتر به پایه ورودی مقایسه گر، عمل مقایسه انجام شده و خروجی می تواند فعال یا غیر فعال شود. برای راه اندازی بهتر موتورها نیز، یک درایور ترانزیستوری BCX بر روی بورد تعبیه شده است که موتورها را راه اندازی می کند. عمل تشخیص توسط سنسورها صورت گرفته و فاصله تشخیص خط سیاه یا لبه میز با کمک پتانسیومتر انجام می گیرد.


مسابقه: رالی


فرآیند تست: با اتصال جاباطری ها به دو پین های منبع تغذیه بر روی بورد، موتورها شروع به حرکت در جهت ساعتگرد می کنند. در صورت تشخیص خط سیاه و یا لبه میز، و یا استفاده از سنسورها به عنوان سنسور تشخیص مانع در جلوی ربات، موتورها در جهت پاد ساعتگرد شروع به چرخش می نمایند. در صورت روشن بودن بورد و کار نکردن موتورها، ابتدا از صحت قرار گیری درایور بر روی بورد اطمینان حاصل کنید، در صورت قرار گیری درست درایور و حرکت نکردن موتورها، سالم بودن موتورها و اتصال سیم های موتور را چک کنید. پایین بودن شارژ باطری ها نیز می تواند دلیل دیگری برای حرکت نکردن موتورها باشد.

مشخصات اطلاعات شرکت فروشنده این محصول

شرکت فروشنده : نوآوران ابزار دانش آموز
تلفن ثابت : ۰۲۱۶۶۱۹۷۲۹۰
اطلاعات بیشتر : مشاهده
