بطور کلی فیلدباس يك شبكه ارتباطي دو طرفه سريال و تمام ديجيتال ما بين ادوات و وسایل ابزار دقيق هوشمند همچون سنسورها ، عملگرها ، ترانسميترها و... با كنترلر و كنترل مركزي مي باشد و هدف در اين سيستم توزيع كار كنترلي و استراتژي كنترل در كل ادوات فيلد مي باشد.
کابل های فیلد باس بصورت زیر طبقه بندی می شوند :
- نوع A : کابل های شیلد دار تک زوج
- نوع B : کابل های شیلد دار چند زوج
- نوع C : کابل های بدون شیلد چند زوج
- نوع D : کابل های شیلد دار چند رشته

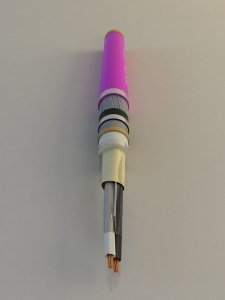

*جزئیات ساختمان کابل
- سطح مقطع هادی : ۰.۳۲ sq.mm (۲۲ AWG) , ۰.۸ sq.mm (۱۸ AWG) , ۱.۲۵ sq.mm (۱۶ AWG)
- تعداد رشته و یا زوج ها : یک زوج یا بیشتر
- جنس هادی : مس آنیل شده بدون اندود و یا قلع اندود .
- نوع هادی : تک لا ( کلاس ۱ ) ، نیمه افشان ( کلاس ۲) ، افشان ( کلاس ۵) / گرد
- عایق : پلی اتیلن کراسلینک شده (XLPE ) ، پلی اتیلن (PE ) و یا فوم پلی اتیلن (FPE )
- زوج اسکرین: نوار آلومینیوم/ پلی استر به علاوه یک یا چند رشته سیم درین مسی قلع اندود شده که قسمت آلومینیومی نوار با سیم درین در تماس می باشد و بر روی هر زوج بکار می رود. ( در صورت نیاز )
- اسکرین کلی: نوار آلومینیوم/ پلی استر به علاوه یک یا چند رشته سیم درین مسی قلع اندود شده که قسمت آلومینیومی نوار با سیم درین در تماس می باشد و بر روی رشته ها یا زوج های تایبده شده بکار می رود . ( در صورت نیاز )
- غلاف داخلی : PVC یا PE
- غلاف فلزی : روکش سرب
- غلاف جدا کننده : PVC یا PE
- زره ( آرمور ) : سیم یا نوار فولادی گالوانیزه هلیکس
-روکش نهایی : PVC یا PE
