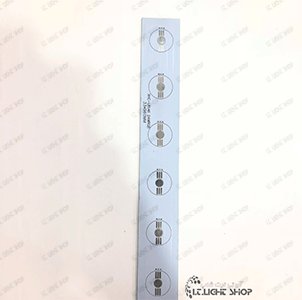

برد مدار چاپی (PCB) شامل مجموعه‌ای از مدارهای الکتریکی بوده و می‌تواند یک طرفه (یک لایه مس)، دو طرفه (دو لایه مس) و یا حتی چند لایه باشد؛ بطوریکه قطعات الکترونیکی مانند مقاومت، خازن، آی سی و … بر روی آن مونتاژ شده و جهت استفاده در تجهیزات الکترونیکی بکار می‌رود. ماده خام تشکیل دهنده این بردها از متریال‌های مختلفی مانند فایبر، راجرز، فلکسی بل و … ساخته شده و با ضخامت‌های ۰٫۲ تا ۳٫۲ میلیمتر عرضه می‌گردند. استاندارد جهانی تولید بردهای مدار چاپی بر اساس استاندارد UL وIPC بوده و جهت طراحی این بردها عموماً از نرم‌افزار Protel استفاده می‌گردد.
بُردهای مدار چاپی در همهٔ محصولات الکترونیکی حتی ساده‌ترین آنها استفاده می‌شود. دیگر موارد بُرد مدار چاپی شامل سیم بسته‌بندی و ساخت و ساز نقطه به نقطه می‌باشد. بُرد مدار چاپی نیازمند طراحی‌های اضافی برای ترتیب مدار دارد، اما ساخت و مونتاژ می‌تواند بصورت خودکار باشد. ساخت مدارهایی با بُرد مدار چاپی نسبت به دیگر روش‌های سیم کشی به عنوان اجزاء نصب شده و سیم کشی با یک بخش واحد، ارزان‌تر و سریع تر است. علاوه بر این، خطاهای سیم کشی اپراتور هم حذف می‌شوند.
هنگامی که بُرد تنها دارای اتصالات مسی است و هیچ اجزای تعبیه شده دیگری ندارد، آن را بُرد چاپ سیم کشی (PWB) و یا بُرد سیم کشی حک شده می‌نامند. اگر چه دقیق تر، واژه بُرد چاپ سیم کشی کمتر استفاده می‌شود. بُرد مدار چاپی همراه با قطعات الکترونیکی است که مونتاژ مدار چاپی (PCA)و یا مونتاژ بُرد مدار چاپی (PCBA)نامیده می‌شود. واژه استفاده شده IPC برای بُردهای مونتاژ شده، مونتاژ کارت مدار (CCA) می‌باشد، که مربوط به بُرد پشت‌های مونتاژ شده آن است. بُرد مدار چاپی واژه‌ای است که به طور غیررسمی برای هر دو بُرد خالی و مونتاژ شده استفاده می‌شود.
مشخصات اطلاعات شرکت فروشنده این محصول
