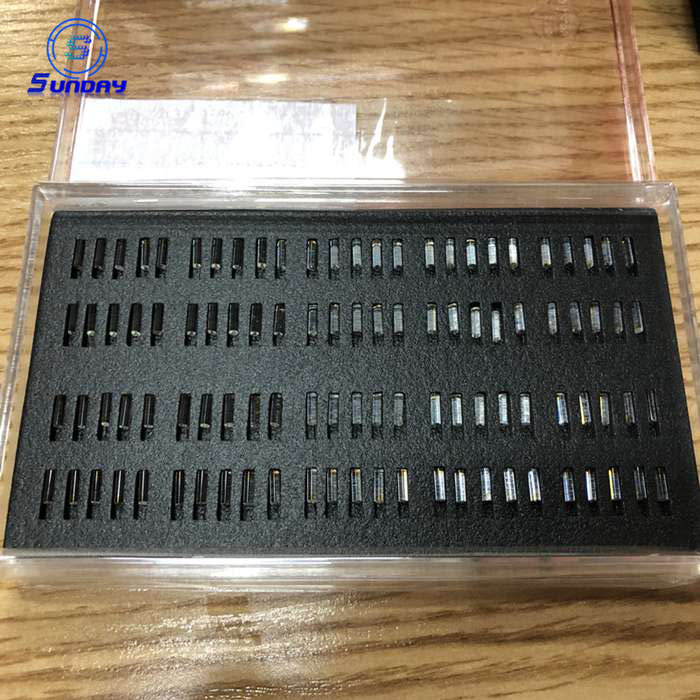

لنزهای GRIN برای تمرکز و تطبیق نور در اجزای مختلف فیبر نوری استفاده می شوند. لنزهای GRIN، شاخص شیب کوتاه، نور را از طریق یک تغییر شعاعی کنترل شده دقیق از شاخص شکست مواد لنز از محور نوری تا لبه لنز متمرکز می کنند. این به یک لنز GRIN با سطح صاف یا زاویه ای صیقلی اجازه می دهد تا نور ساطع شده از یک لیبر نوری را با هم هماهنگ کند یا یک پرتو فرودی را به یک لیبر نوری متمرکز کند. برای جلوگیری از انعکاس ناخواسته پشتی، می‌توان چهره‌های انتهایی را با یک پوشش ضد انعکاس ارائه کرد. لنزهای GRIN را می‌توان برای سیستم‌های WDM Collimater، سوئیچ نوری، تضعیف‌کننده‌ها و فیبر به فیبر استفاده کرد.
مشخصات
قطر: ۰.۵ میلی متر، ۱.۰ میلی متر، ۱.۸ میلی متر، می تواند اندازه مشتری باشد
گام: ۰.۲۲p، ۰.۲۳p، ۰.۲۴۸p
طول موج: ۸۰۸ نانومتر، ۱۳۱۰ نانومتر، ۱۵۵۰ نانومتر، ۱۲۵۰-۱۶۵۰ نانومتر
زاویه: ۲°,۶°,۸°,۱۰°
پوشش: پوشش AR در صورت درخواست است.
سوراخ‌ها/ذرات
عیوب بیش از ۳۰ میکرومتر در قطر مجاز نیستند.
عیوب با قطر کمتر از ۱۰ میکرومتر مجاز است.
حداکثر سه نقص با قطر بین ۱۰μm ~ ۳۰μmare مجاز است.
خراش
خراش بیشتر از ۵μm مجاز نیست.
خراش باریکتر از ۲μm مجاز است.
تا سه خراش با حداکثر ۵μm. عرض و حداکثر طول ۲۰۰ میکرومتر مجاز است.
چیپس
تراشه در ناحیه متحدالمرکز ۹۰ درصد قطر لنز مجاز نیست.
سطح صفحه پایان
۱/۴λ (λ=۶۳۲۸ نانومتر)
برچسب‌ها: لنز g, لنز grin
