عدسی‌های استوانه‌ای معمولاً برای تمرکز نور ورودی بر روی یک خط یا تغییر نسبت تصویر استفاده می‌شوند. آنها معمولاً خطی هستند و جهت پرتو نور را کنترل می‌کنند. لنز استوانه‌ای دارای سطح استوانه‌ای است که نور فرودی را قادر می‌سازد تا بر روی یک تصویر متمرکز شود. بعد و کشیده تصویر. فاصله کانونی آینه استوانه‌ای می‌تواند منفی یا مثبت باشد و برای تولید خط لیزر یا شکل‌دهی پرتو تغییر شکل برای چرخه‌سازی خروجی لیزر مناسب است. به بافت مواد، حباب ها، ناخالصی ها، یکنواختی و سایر ویژگی ها توجه کنید، به مشخصات محصول و کنترل کیفیت، مانند خراش، فرورفتگی، درخشش، تکنولوژی سنگ زنی با کیفیت بالا توجه کنید.

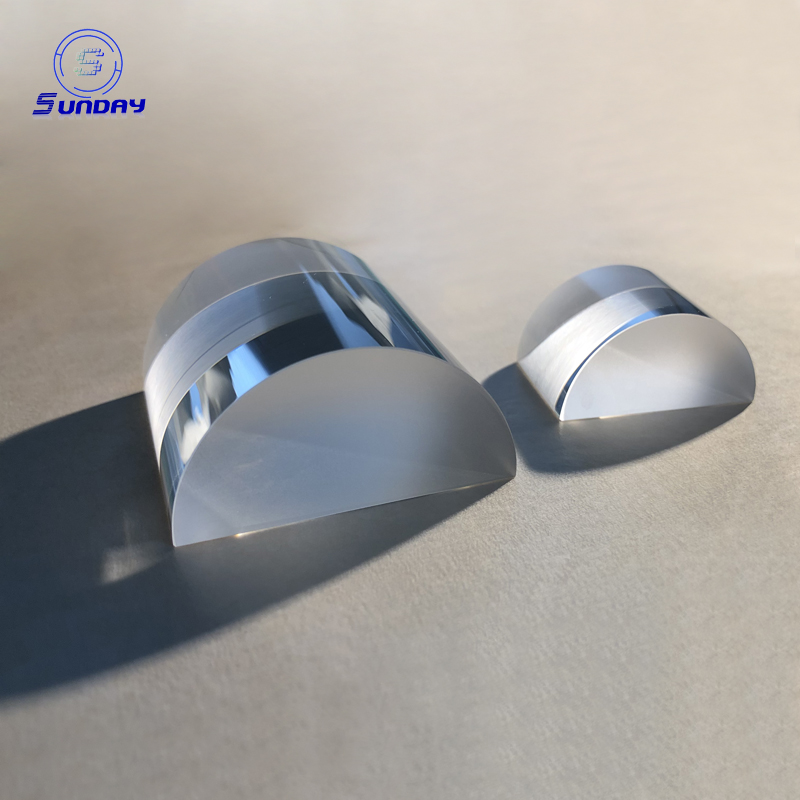

استوانه‌ای محدب Plano، پرتو را در یک جهت متمرکز می‌کند اما نه در جهت دیگر. عموماً برای شکل دادن به پرتوهای تغییر شکل‌یافته، مانند هم‌سازی و دایره‌کردن خروجی دیودهای لیزر، و برای متمرکز کردن پرتوهای واگرا در یک خط استفاده می‌شود.
لنز Plano Convex در انواع مواد از جمله BK۷، کوارتز ذوب شده و غیره موجود است و می تواند در اندازه های مورد نیاز سفارشی شود و با توجه به موقعیت استفاده با فیلم های ضد انعکاس با طول موج های مختلف پوشش داده شود.
مشخصات فنی:
ساختار: عدسی استوانه ای
جنس: شیشه نوری، BK۷، H-K۹L، UVFS، ژرمانیوم، سیلیکون، CaF۲، MgF۲، ZnSe، ZnS، یاقوت کبود.
قطر ۰.۳۵-۷۰۰ میلی متر
Dia.Tol.+۰.۰۰/-۰.۰۱mm
کیفیت سطح: ۱۰-۵
بی نظمی سطح: λ/۱۰ @۶۳۲.۸nm یا طراحی مشتری
تحمل ضخامت: +۰/-۰.۰۲mm
دیافراگم شفاف> ۹۰ درصد قطر
پخ: ۰.۰۵-۰.۵mm
مرکز کمتر از ۳۰ ثانیه قوس
پوشش: تک Mag۲، پوشش AR چند لایه
A: ۳۵۰-۶۵۰ نانومتر
B: ۶۵۰-۱۰۵۰ نانومتر
C: ۱۰۵۰-۱۵۸۵ نانومتر
د: طراحی مشتری
