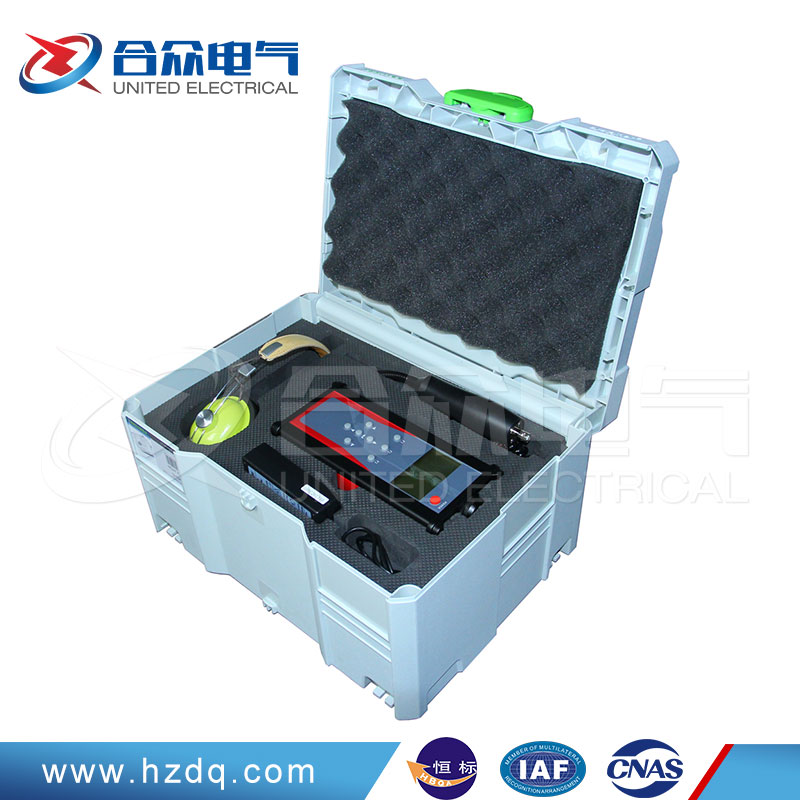

ردیاب دشارژ جزئی دستی HZJF-SC۱۲۸ برای تشخیص منبع تغذیه تخلیه موضعی در تجهیزات فشار متوسط و فشار قوی استفاده می شود. اگر دشارژی تشخیص داده نشد به این معنی نیست که در تجهیزات فشار متوسط و فشار قوی فعالیت تخلیه وجود ندارد. تخلیه ها اغلب یک دوره نهفتگی دارند و عایق ممکن است به دلایلی غیر از تخلیه جزئی از کار بیفتد. اگر تخلیه قابل توجهی در تجهیزات متصل به سیستم برق فشار متوسط-بالا تشخیص داده شود، بخش تعمیر و نگهداری تجهیزات باید فوراً مطلع شود.
امکانات:
۱. پیکربندی سنسور
تجهیزات استاندارد: سنسور اولتراسونیک (UA)، سنسور امواج زمینی (TEV)
اختیاری: شبکه حسگر ویژه ترانسفورماتور، سنسور GIS specialUHF، سنسور ویژه کابل ولتاژ بالا، همچنین می تواند با توجه به نیاز کاربر سفارشی شود.
۲. اصل تشخیص: UA، TEV و UHF
۳. باند فرکانس تشخیص:
UA: ۴۰ تا ۲۰۰ کیلوهرتز
TEV: ۳ تا ۱۰۰ مگاهرتز
UHF: ۳۰۰ تا ۲۰۰۰ مگاهرتز.
۵. محدوده اندازه گیری:
UA: -۹۰-۸۰dB
TEV: -۸۰-۱۰dBm
UHF: -۸۰-۱۰dBm.
۶. حساسیت: حداقل حساسیت ۱۰pC است (به طور خاص با فاصله بین سنسور و منبع تخلیه تعیین می شود).
۷. سنسور:
الف) سنسور اولتراسونیک: ۲۰ ~ ۲۰۰ (kHz)؛
ب) سنسور TEV (ولتاژ زمین گذرا): ۵ ~ ۱۰۰ مگاهرتز.
ج) سنسور UHF: ۳۰۰ × ۲۰۰۰ (MHz)، با مشخصه دریافت جهت.
۸. سنسور اولتراسونیک تعبیه شده و سنسور یکپارچه TEV & UA: اجزایی مانند سنسور اختصاصی ترانسفورماتور، سنسور اختصاصی GIS و سنسور اختصاصی کابل را می توان انتخاب کرد.
۹. عملکرد نرم افزار:
الف) به طور مداوم سیگنال های UHF، TEV و اولتراسونیک را برای قضاوت در مورد وجود تخلیه جزئی تشخیص دهید.
ب) تمایل به تغییر سیگنال شناسایی شده را به صورت بلادرنگ نمایش دهید تا به طور مستقیم در مورد توسعه سیگنال تخلیه جزئی قضاوت کنید.
ج) عملکرد ذخیره سازی داده های میدانی.
۱۰. ویژگی های ابزار:
الف) صفحه نمایش: صفحه نمایش رنگی ۳.۵ اینچی TFT با کنتراست بالا.
ب) ذخیره سازی داده ها: ۱۰۰۰ گروه از داده های آزمایشی را می توان ذخیره کرد.
ج) منبع تغذیه کار: باتری لیتیومی ۸.۴ ولتی تعبیه شده برای کار مداوم ۸ ساعت.
د) منبع تغذیه: ورودی ۱۰۰-۲۴۰VAC، خروجی ۸.۴V/۳A، زمان شارژ ۳ تا ۴ ساعت.
ه) ابعاد مرزی: ۲۳۰ * ۱۲۰ * ۵۵ (mm).
و) وزن ابزار: ۱.۵ کیلوگرم.
g) دمای محیط: -۲۵ ℃ ~ ۴۵ ℃.
h) دمای ذخیره سازی: -۳۵℃ تا ۶۰℃.
۱۱. پیکربندی کامل: دستگاه میزبان، سنسور، آداپتور برق متناوب، کابل اتصال و جعبه حمل و نقل.
