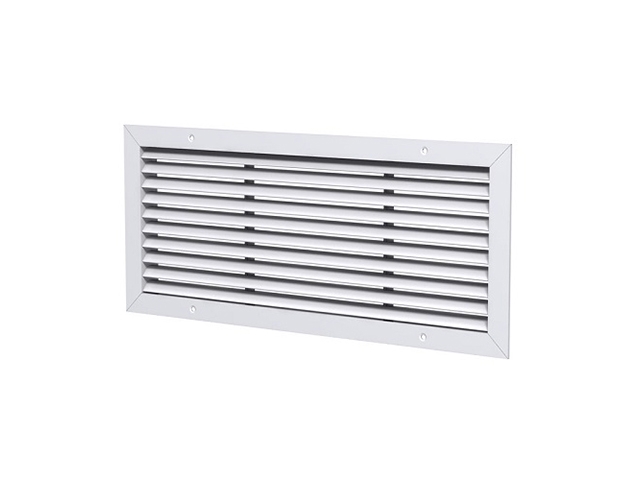

این محصول جهت استفاده در کانال برگشت روی دیوار و به علت ظرافت پروفیل پره در مکتن های به دور از احتمال ضربه خوردن قرار میگیرند. از استفاده این نوع دریچه در عرض های بیش از ۷۰ سانتی متر و یا خارج از ساختمان توصیه نمی گردد. پره های دریچه برگشت ایرفویلی بصورت ثابت و با زاویه ۴۰ درجه است و در صورت استفاده در عرض های بلند از ستون جهت ایجاد استحکام در قاب دریچه استفاده می شود. زاویه پره ها به صورتی است که همزمان با کم کردن فشار، دید به داخل کانال نیز به حداقل برسد.
نصب :
این دریچه بوسیله پیچ های خودكار بر لبه كانال و روی قاب چوبی نصب میشود بنابراین بر روی دیوارهایی از قبیل آجر، سیمان، گچ، چوب و غیره قابل اجرا می باشد. دریچه برگشت پره ایرفویلی می تواند همراه با دمپرهای پشت دریچه ای موازی و متقابل نصب می شود.
دریچه برگشت پره ایرفویلی در انواع رنگ های پودری الکترو استاتیک عرضه می گردد.
در صورت استفاده دریچه های برگشت در محیط های عمومی و یا ابعاد بزرگ توصیه میشود از دریچه های برگشت پره Z آلومینیومی استفاده شود.
معایب :
- مستحکم نبودن پره ها در طول بالای ۷۰ سانتیمتر
- زاویه دهی به پره ها به سبب ثابت بودن پره ها ممکن نیست
واد مصرفی و جنس و ضخامت ها :
- جنس پروفیل در این دریچه ها معمولا از آلومینیوم با ضخامت ۱ میلیمتر و ۱.۲۵ میلیمتر برای قاب می باشد.
امكان تولید دریچه برگشت پره ایرفویلی آلومینیومی از ورق آهن سیاه یا فولاد گالوانیزه با ضخامت مختلف و یا استیل ضد زنگ ، در صورت درخواست ، وجود دارد.
محدودیت های ابعادی :
|
بیشترین عرض:۷۰ سانت |
بیشترین طول: ۷۰ سانت |
| کمترین عرض: ۱۰ سانت | کمترین طول:۱۰ سانت |
تجهیزات جانبی:
- دمپر پشت دریچه از جنس ورق گالوانیزه، موازی مدل PD
- دمپر پشت دریچه از جنس پروفیل آلومینیوم ۷و۸ مدل OD
- دمپر كانال موتوری اتوماتیك مدل MOSQPDTV
رنگ:
رنگ پودری الكترواستاتیك سفید( رال ۹۰۱۶ )می باشد.
امكان اعمال رنگ های دیگر وجود دارد.
امکان ارائه دریچه به صورت اسید شویی شده و رنگ به مشتری وجود دارد
آنادایز:
امکان آنادایز وجود دارد.
گالوانیزه گرم:
برای دریچه برگشت پره ایرفویلی آلومینیومی كاربرد ندارد.
پوشش طرح چوب:
امكان ارائه با ارسال نمونه پوشش مورد نظر ، وجود دارد .
طریقه نصب:
چونکه هدف از نصب این دریچه ها خارج کردن هوا می باشد و معمولا بر لبه كانال و برروی قاب چوبی نصب می شوند لذا بر روی انواع سقف از قبیل گچ ، سیمان ، آجر ،چوب و غیره قابل اجرا می باشد.
ملزومات نصب :
همراه این دریچه چهار عدد پیچ مربوط به نصب به همراه گل پیچ برای حفظ ظاهر زیبای دریچه ها ارائه می شود .
مشخصات لازم جهت ثبت سفارش :
- بازشویی دریچه ای که قرار است در آن نصب شود
- بادخور لازم برای دریچه
- تعداد دریچه قابل سفارش
- Ral
- جنس دریچه
- تجهیزات جانبی مورد نیاز
