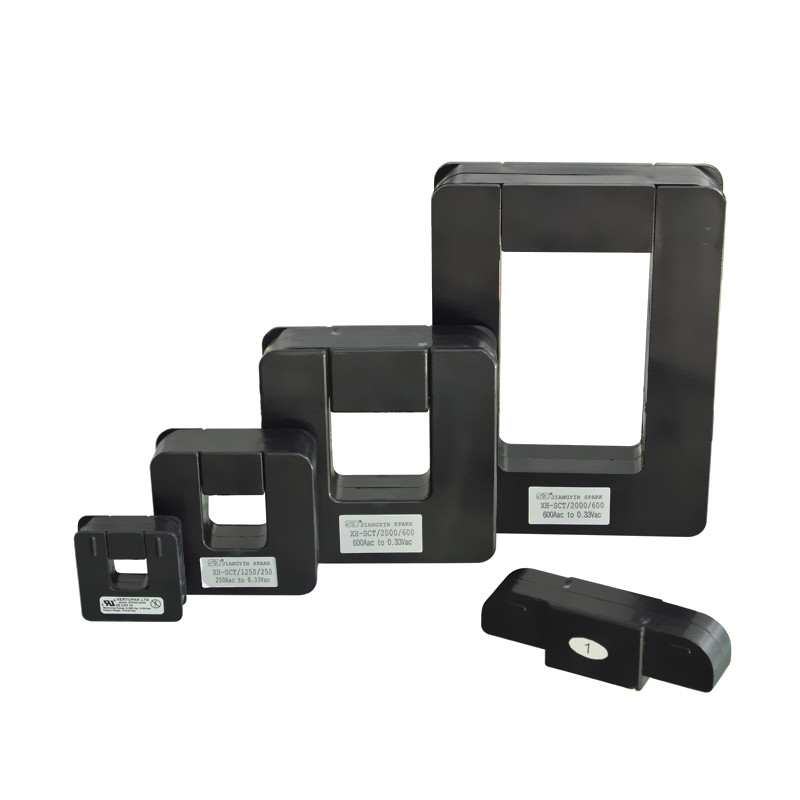

سری JIANGYIN SPARK از ترانسفورماتور جریان هسته تقسیم شده برای نصب سریع و آسان طراحی شده است. طراحی هسته تقسیم شده امکان اندازه گیری جریان بدون تماس را از طریق القای میدان مغناطیسی بدون نیاز به آفلاین کردن و قطع سیم اولیه برای نصب CT می دهد. این روش اجازه می دهد تا اندازه گیری جریان ایمن تر، آسان تر و قابل حمل. یک مقاومت بار دقیق داخلی در سراسر سیم پیچ ثانویه CT یک خروجی ولتاژ پایین ایمن را فراهم می کند و اجازه باز کردن ایمن ثانویه را می دهد.
امکانات
کم هزینه.
طراحی هسته تقسیم شده؛ نصب ایمن تر، آسان تر، قابل حمل.
مشخصات فنی
بارهای جریان دارای امتیاز ۵ آمپر تا ۳۰۰۰ آمپر.
خروجی امتیاز: ۰.۳۳۳Vac
دقت: ± ۱% از ۵% تا ۱۲۰% جریان نامی
زاویه فاز: کمتر از ۲ درجه در ۵۰ درصد جریان نامی
ولتاژ عایق: ۶۰۰Vac
حداکثر ولتاژ اولیه: ۵۰۰۰Vac (رسانای عایق)
دمای عملیاتی: -۳۵ ℃ تا ۶۵ ℃.
محدوده فرکانس: ۵۰-۴۰۰ هرتز
سرنخ ها: ۴ پا (۱۰۵ سانتی متر)، UL ۱۰۱۵، جفت پیچ خورده، ۲۰AWG
UL&CE به رسمیت شناخته شد. سازگار با RoHS، شماره فایل UL: E۳۴۱۷۲۷
خروجی و سرنخ ها را می توان سفارشی کرد
