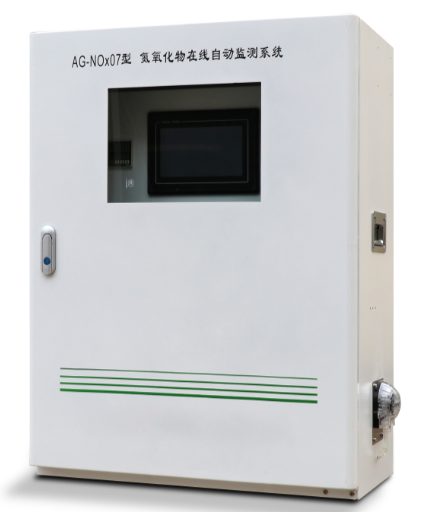

آنالایزر گاز دم اکسید نیتروژن Ag-nox۰۷ یک سیستم تجزیه و تحلیل و تصفیه با عملکرد بالا و کاملاً کاربردی برای محیط گاز دودکش بویلر است که پیش تصفیه اکسید نیتروژن، نمونه گیری گاز، تجزیه و تحلیل غلظت گاز و ماژول شبکه (اختیاری) را یکپارچه می کند. بر اساس اصل الکتروشیمی مانیتور می تواند به سرعت و با دقت غلظت اکسید نیتروژن را اندازه گیری کند، به تشخیص غلظت اکسید نیتروژن در زمان واقعی پی ببرد و می تواند داده های نظارت بر انتشار را برای بیش از یک سال ذخیره کند. این سیستم شامل سیستم نمونه برداری، سیستم پیش تصفیه، سیستم تجزیه و تحلیل، دما، رطوبت، سرعت جریان، اندازه گیری فشار و سایر سیستم های فرعی.

ترکیب سیستم:

(۱) پروب نمونه برداری

(۲) خط لوله ردیابی گرما

(۳) دستگاه همه کاره جریان فشار دما (اختیاری)

(۴) دستگاه پیش تصفیه (از جمله دستگاه های خنک کننده، رطوبت زدایی و فیلتراسیون)

(۵) تجزیه و تحلیل گاز اکسید نیتروژن

(۶) آنالایزر گاز O۲

(۵) نرم افزار جمع آوری و مدیریت داده ها

(۶) نمایشگر و سیستم ذخیره سازی

دامنه کاربرد:

آنالایزر دم گاز ag-nox۰۷ nox مناسب برای نظارت بر غلظت Nox در گاز دنباله دیگ های گاز زیر ۲۰ تن بخار در ساعت، دیگ های احتراق کم نیتروژن و مشعل کم نیتروژن و همچنین مانیتورینگ Nox در پروژه تصفیه گاز دمی VOCs به روش احتراق.

مشخصات محصول

استفاده از سنسور الکتروشیمیایی وارداتی، دقت بالا، پاسخ سریع، تکرارپذیری خوب.

فرآیند تجزیه و تحلیل نیازی به معرف های شیمیایی ندارد، آلودگی ثانویه ایجاد نمی کند، یک فرآیند تجزیه و تحلیل غیر مخرب است.

دستگاه پیش تصفیه سه مرحله ای: تراکم، حذف گرد و غبار و خشک کردن

با الگوریتم جبران دما و رطوبت، تداخل تغییر دما و رطوبت را به طور موثر حذف کنید.

با اکسید نیتریک، دی اکسید نیتروژن، اکسیژن و سایر جبران تداخل متقابل

نمونه گیری پمپ با عملکرد استاندارد نقطه صفر برای از بین بردن رانش سیستم در عملکرد طولانی مدت اتخاذ شده است.

صفحه نمایش لمسی سطح صنعتی ۷ اینچی، با ذخیره سازی داده های تاریخی و عملکردهای پرس و جو

این ابزار دارای عملکردهای زیر است: خروجی سیگنال ۴-۲۰ma /RS۴۸۵، خروجی اترنت، خروجی رله و غیره.

ارائه پرس و جو داده در محل، آمار گزارش، چاپ داده ها و سایر عملکردها، نمایش بصری غلظت گاز،

نوع، واحد، وضعیت کار، و غیره. داده ها برای بیش از یک سال ذخیره می شوند و برای کپی در دسترس هستند.

مشخصات فنی

۱. پارامترهای آنالایزر اکسید نیتروژن

اصل تشخیص الکتروشیمی

محدوده اندازه گیری ۰-۱۰/۱۰۰/۲۰۰/۵۰۰/۱۰۰۰/۲۰۰۰ mg/m۳ اختیاری است

وضوح ۰.۰۱ mg/m۳

دقت +/- ۲% یا کمتر F.S

تکراری مثبت یا منفی ۱٪ یا کمتر

زمان پاسخگویی <۳۰S(T۹۰)

منبع تغذیه ۲۴VDC

فشار کار: ۸۰kpa-۱۲۰kpa.

دمای عملیاتی: -۲۰℃ ~ +۵۰℃;

رطوبت کار: ۱۰٪ RH ~ ۹۵٪ RH، بدون تراکم.

سیگنال های خروجی RS۴۸۵، ۴-۲۰ma

دو پیکربندی پردازش جلویی سیستم

۱. جعبه بیرونی فلزی، اندازه: حدود ۸۰۰ میلی متر * ۴۰۰ میلی متر * ۴۰۰ میلی متر

۲، پمپ نمونه برداری با عمر طولانی، می تواند بیش از ۱۰۰۰۰ ساعت کار مداوم باشد

۳، خنک کننده با دقت بالا (نم گیر کمپرسور)، رطوبت زدایی، فیلتر حذف گرد و غبار

۴، پروب نمونه برداری ویژه، لوله نمونه برداری با استفاده از خط لوله مخصوص عایق دود، دمای ثابت و کنترل فشار ثابت

۵. دارای کلید نشتی و منبع تغذیه ۱۲ ولت

نمایش پارامترهای جعبه بیرونی

حالت ورودی: ورودی سیستم اتوبوس RS۴۸۵، با خروجی RS۴۸۵

حالت نمایش: نمایشگر LCD ماتریس ۷ اینچی با عملکرد لمسی

نمایش داده در محل، پرس و جو داده، آمار گزارش و سایر عملکردها را به صورت بصری ارائه دهید

نمایش غلظت گاز، نوع، واحد، حالت کار و غیره

داده ها برای بیش از یک سال ذخیره می شوند و برای کپی در دسترس هستند
