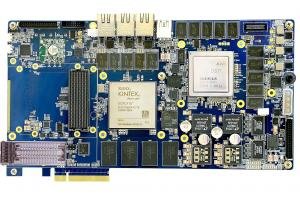

این برد برای انجام کارهای پردازشی طراحی شده است. تراشه FPGA دارای تعداد ۵۵۲۰ واحد DSP و ۷۵.۹Mb حافظه داخلی است و حافظه DDR۴ متصل به آن با سرعت ۲۴۰۰MT کار میکند و تا ظرفیت ۱۰GByte را پشتیبانی میکند. بدلیل استفاده از پهنای بیت ۸۰ بیتی قابلیت ECC را میتوان بکار برد که در کاربردهای سرعت بالا قابلیت اطمینان را افزایش میدهد. قابلیت ECC برای باس های بزرگتر از ۷۲ بیت قابل استفاده است. تراشه DSP دارای دو باس DDR۳ است که هرکدام تا ظرفیت ۴.۵GByte را پشتیبانی میکند و پهنای بیت هر کدام ۷۲ بیت است که میتوان قابلیت ECC را نیز به کار برد.
قابل ذکر است با افزایش سرعت حافظه ها، داشتن قابلیت ECC از ضروریات است به طوری که در کامپیوترهایی مثل سرورها که قابلیت اطمینان بالا مهم است از حافظه های با قابلیت ECC استفاده میشود که این مسئله در پروژه های نظامی مهمتر است.
علاوه بر حافظه های DRAM بر روی برد تعداد ۴ عدد SRAM سنکرون با ظرفیت کل ۱۱۵۲Mbit تعبیه شده است که تا سرعت ۳۳۳Mhz را پشتیبانی میکند. پهنای داده این حافظه ۷۲ بیت است که مناسب الگوریتم های پردازشی است.
اینترفیس های پرسرعت موجود در برد امکان انتقال داده های حجیم را به آسانی فراهم میکند. در نمونه پروژه ای که بر روی این برد انجام شده است، برد AVA۷K۴۸A به صورت داتر بر روی کانکتور FMC+ نصب شده است که این برد دارای تعداد ۴۸ کانال ADC با نرخ نمونه برداری ۱۲۵MSPS و ۸ کانال DAC با سرعت ۱.۶G است که انتقال داده توسط ۱۶ عدد GTX انجام میشود.
ارتباط تراشه های FPGA و DSP از طریق SRIO,EMIF,PCIe,SGMII,XFI با حداکثر ظرفیت انجام میشود که کار پیاده سازی را آسان میکند.
تغذیه این برد به صورت هوشمند توسط یک FPGA از سری Artix کنترل میشود که شامل ولتاژ،جریان،دما و خنک کنندگی است. این کنترلها قابل تنظیم است و قابلیت گزارش دهی و لاگ گیری برای کاربر را دارد. تنظیمات تراشه های کلاک نیز مستقلا با این تراشه از طریق نرم افزار انجام میشود.
