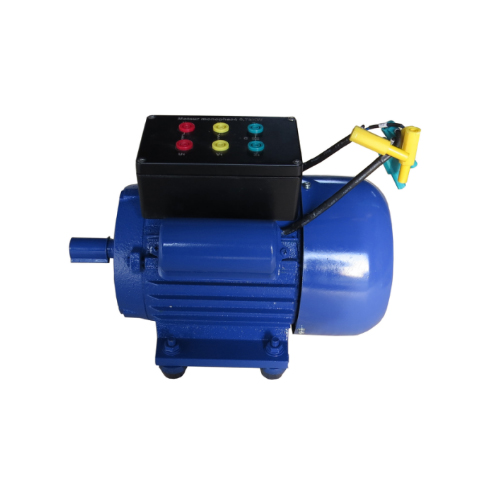

موتورهای تک فاز عموماً به موتورهای ناهمزمان تک فاز کم مصرف اطلاق می شود که با برق AC تک فاز (AC۲۲۰V) تغذیه می شوند. این نوع موتور معمولاً دارای سیم پیچی دو فاز بر روی استاتور است و روتور از نوع معمولی قفس سنجابی است. برای آموزش و ارزیابی مهارت آموزی رشته های مرتبط در هنرستان های عالی، هنرستان ها، هنرستان های متوسطه حرفه ای و فنی مناسب است.

۲. پارامترهای عملکرد

(۱) منبع تغذیه ورودی: تک فاز AC۲۲۰V

(۲) قدرت: ۰.۷۵ کیلووات

(۳) وزن: ۵ کیلوگرم

۳. اصل

هنگامی که یک جریان سینوسی تک فاز از سیم پیچ استاتور عبور می کند، موتور یک میدان مغناطیسی متناوب ایجاد می کند. شدت و جهت میدان مغناطیسی با گذشت زمان به صورت سینوسی تغییر می کند، اما جهت مکانی ثابت است، بنابراین به آن میدان مغناطیسی متناوب نیز می گویند. میدان مغناطیسی ضربانی این میدان مغناطیسی ضربانی متناوب را می توان به دو میدان مغناطیسی دوار با سرعت چرخش یکسان و جهت چرخش مخالف تجزیه کرد. هنگامی که روتور ساکن است، دو میدان مغناطیسی دوار دو گشتاور در روتور با قدر مساوی و جهت مخالف ایجاد می کنند، به طوری که گشتاور ترکیبی صفر است، بنابراین موتور نمی تواند بچرخد. هنگامی که از نیروی خارجی برای چرخاندن موتور در جهت خاصی استفاده می کنیم (مانند چرخش در جهت عقربه های ساعت)، خط میدان مغناطیسی برش بین روتور و میدان مغناطیسی دوار در جهت چرخش جهت عقربه های ساعت کوچکتر می شود. حرکت خطوط میدان مغناطیسی برش بزرگتر می شود. به این ترتیب تعادل شکسته می شود، کل گشتاور الکترومغناطیسی تولید شده توسط روتور دیگر صفر نخواهد بود و روتور در جهت هل می چرخد.

برای اینکه موتور تک فاز به طور خودکار بچرخد، می توانیم یک سیم پیچ راه اندازی به استاتور اضافه کنیم. سیم پیچ شروع و سیم پیچ اصلی در فضا ۹۰ درجه از هم فاصله دارند. اختلاف فاز تقریباً ۹۰ درجه است که به اصطلاح اصل جداسازی فاز است. به این ترتیب دو جریان با اختلاف زمانی ۹۰ درجه به دو سیم پیچ با اختلاف ۹۰ درجه در فضا می گذرد که یک میدان مغناطیسی دو فاز (دو فاز) در فضا ایجاد می کند.

تحت عمل این میدان مغناطیسی دوار، روتور می تواند به طور خودکار راه اندازی شود. پس از راه اندازی، هنگامی که سرعت چرخش به حد معینی می رسد، سیم پیچ راه اندازی به وسیله یک کلید گریز از مرکز یا دستگاه کنترل اتوماتیک دیگری که روی روتور نصب شده است، قطع می شود و فقط سیم پیچ اصلی در حالت عادی کار می کند. کار کنید. بنابراین، سیم پیچ شروع را می توان به حالت کار کوتاه مدت تبدیل کرد. اما در بسیاری از موارد، سیم پیچ راه اندازی قطع نمی شود. ما این موتور را موتور تک فاز می نامیم. برای تعویض فرمان این موتور کافیست پایانه های سیم پیچ کمکی را تعویض کنید.

در موتورهای تک فاز، روش دیگری برای تولید میدان مغناطیسی دوار، روش قطب سایه دار نامیده می شود که به عنوان موتور تک فاز سایه دار نیز شناخته می شود. استاتور این نوع موتور از نوع قطب برجسته، دو قطبی و چهار قطبی ساخته شده است. هر قطب مغناطیسی یک شکاف کوچک در ۱/۳ تا ۱/۴ کل سطح قطب دارد، قطب مغناطیسی را به دو قسمت تقسیم کنید و حلقه مسی اتصال کوتاه را روی قسمت کوچک قرار دهید، گویی این قسمت از مغناطیسی را می پوشاند. قطب، بنابراین به آن موتور قطب سایه دار می گویند. سیم پیچ تک فاز روی تمام قطب مغناطیسی آستین دارد و سیم پیچ های هر قطب به صورت سری به هم متصل می شوند. هنگام اتصال، قطبیت های تولید شده باید به ترتیب N، S، N و S مرتب شوند. هنگامی که سیم پیچ استاتور انرژی می گیرد، شار مغناطیسی اصلی در قطب مغناطیسی ایجاد می شود. طبق قانون لنز، شار مغناطیسی اصلی که از حلقه مسی اتصال کوتاه می گذرد، جریان القایی در حلقه مسی ایجاد می کند که ۹۰ درجه در فاز عقب است. شار همچنین در فاز از شار مغناطیسی اصلی عقب است و عملکرد آن معادل سیم پیچی راه اندازی موتور خازنی است و در نتیجه میدان مغناطیسی دوار برای چرخش موتور ایجاد می کند.
