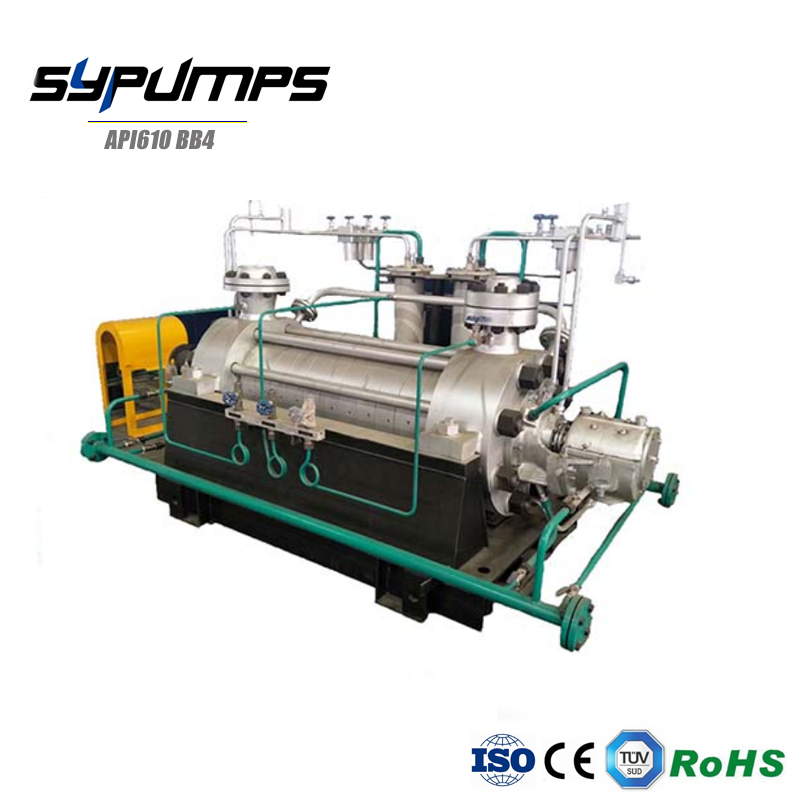

BB۴ یک پمپ گریز از مرکز با ساختار افقی، تک مکش، چند مرحله ای و مقطعی است. این دارای ویژگی های راندمان بالا، دامنه عملکرد گسترده، عملکرد صاف، سر و صدای کم، تعمیر و نگهداری آسان است ... برای پمپاژ آب تمیز طراحی شده است یا مایعات دارای ویژگی های نزدیک آب هستند. همچنین با تعویض قطعات خیس شده پمپ، قادر به پمپاژ سیالاتی مانند آب گرم، روغن، سیالات خورنده و ذرات سیالات می باشد.
مولفه های:
سرعت جریان: Q=۲۰~۵۴۰m۳/h
کل سر: H=۱۶~۳۷۰m
سرعت: N=۱۴۵۰rpm/۲۹۵۰rpm
S. G.: Γ ≤۱.۱۵
دمای متوسط: T≤۲۱۰ºC
قطر پمپ: ۸۰، ۱۰۰، ۱۲۵، ۱۵۰، ۲۰۰، ۲۵۰ میلی متر
کاربرد:
پمپ آب خوراک BB۴ پمپ گریز از مرکز چند مرحله ای برای تامین آب دیگ بخار فشار متوسط است، همچنین می تواند برای انتقال مایع مشابه استفاده شود.
ساختار:
مجموعه پمپ عمدتاً از محفظه یاتاقان، بخش ورودی و خروجی، بخش میانی، پره های راهنما تشکیل شده است.
ورودی پمپ افقی و خروجی عمودی است. شیلنگ تعادل در ورودی به سمت ورودی آب وصل می شود.
ساختار بین بلبرینگ. قسمت دوار شامل شفت، پروانه ها و دیسک تعادل است.
شکاف های بین بخش ورودی پمپ، بخش میانی و بخش خروجی توسط گریس روان کننده مبتنی بر کلسیم ترکیب دی سولفید مولیبدن به عنوان آب بندی آغشته می شود. شکاف های قسمت دوار و قسمت استاتیک حلقه های مهر و موم شده، آستین پره راهنما و بسته بندی است.
آب بندی شفت استاندارد بسته بندی است، می تواند به عنوان مهر و موم مکانیکی سفارشی شود.
قسمت های اصلی:
۱. مرحله مکش ۲. دیفیوزر ۳. مرحله میانی ۴. مرحله تخلیه ۵. پروانه مرحله اول ۶. پروانه ۷. دیسک بالانس
۸. صفحه تعادل ۹. پوشش ۱۰. بسته بندی ۱۱. آستین بالانس ۱۲. غده بسته بندی ۱۳. Oring ۱۴. بلبرینگ
۱۵. حلقه آب بندی مرحله اول ۱۶. حلقه آب بندی ۱۷. آستین دیفیوزر ۱۸. شفت ۱۹. آستین شفت
مهر و موم مکانیکی:
مهر و موم بسته بندی یا مهر و موم مکانیکی، در صورت نیاز به آب خنک کننده. طرح مهر: P۱۱, P۲۳, P۳۲, P۱۱+۶۱, P۱۱+۵۳A, P۱۱+۵۳B.
کارخانه مهر و موم مکانیکی غول پیکر است. در صورت نیاز، لطفاً در ایمیل استعلام اشاره کنید...
ایستگاه نفت:
اگر پارامتر پمپ خیلی بزرگ است، ما نیاز به استفاده از ایستگاه نفت داریم، لطفاً برگه فنی پمپ UR را برای بررسی UR ارسال کنید.
دستگاه بلبرینگ و بالانس:
بلبرینگ SKF. شفت پمپ روتور پمپ در دو انتهای تکیه گاه بلبرینگ نورد، روانکاری روغن رقیق، خنک کننده آب. رانش محوری روتور توسط دیسک تعادل متعادل می شود و آب برگشتی تعادلی به قسمت مکش پمپ باز می گردد.
انتقال:
پمپ آب را از طریق کوپلینگ الاستیک (یا کوپلینگ دیافراگمی) و درایو (موتور، توربین، موتور دیزل و غیره) متصل کنید، چرخش در جهت عقربه های ساعت از انتهای درایو به پمپ.
مواد: ما مواد را با توجه به رسانه پمپ UR انتخاب می کنیم ...
