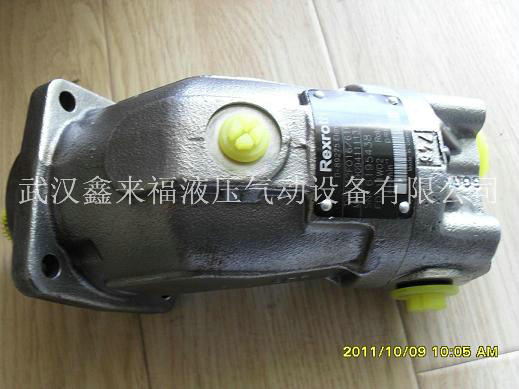

– پمپ A۲FO برای استفاده در مدارهای باز طراحی شده است.
– برنامه ریزی پروژه، نصب و راه اندازی واحد پیستون محوری باید توسط پرسنل مجرب انجام شود.
- قبل از استفاده از واحد پیستون محوری، لطفاً دفترچه راهنمای مربوطه را به طور کامل مطالعه کنید. در صورت لزوم می توان آن را از Bosch Rexroth تهیه کرد.
– در حین کار و اندکی پس از آن، خطر سوختگی واحد پیستون محوری وجود دارد. اقدامات ایمنی مناسب (مانند پوشیدن لباس های محافظ) باید انجام شود.
– ویژگی های واحد پیستون محوری ممکن است به دلیل شرایط کاری متفاوت (فشار کار، دمای روغن) تغییر کند.
– بندر نفت خط کار:
· پورت روغن و رزوه ثابت با توجه به حداکثر فشار تعیین شده طراحی شده است. سازنده ماشین یا سیستم باید اطمینان حاصل کند که فاکتورهای ایمنی قطعات و خطوط لوله متصل با شرایط کاری مشخص شده (فشار، جریان، روغن هیدرولیک، دما) مطابقت دارند.
· پورت های روغن خط کار و درگاه های روغن کاربردی فقط برای خطوط هیدرولیک استفاده می شود.
- داده ها و دستورالعمل های موجود در اینجا باید رعایت شود.
– این محصول را نمی توان به عنوان جزء منطبق با مفهوم کلی ایمنی ماشین آلات ISO ۱۳۸۴۹ تایید کرد.
– یک شیر سرریز در سیستم هیدرولیک تعبیه خواهد شد.
– از گشتاورهای سفت کننده زیر استفاده کنید:
· رابط:
برای گشتاور سفت شدن اتصالات مورد استفاده به دستورالعمل سازنده مراجعه کنید.
· پیچ های نصب:
برای نصب پیچ‌ها با رزوه‌های متریک ISO که مطابق با استانداردهای DIN ۱۳ و رزوه‌هایی که استانداردهای ASME B۱.۱ را دارند، توصیه می‌کنیم گشتاور سفت شدن هر جعبه را مطابق با VDI ۲۲۳۰ بررسی کنید.
· سوراخ رزوه ای واحد پیستون محوری:
حداکثر گشتاور سفت کننده مجاز MG max حداکثر مقدار برای سوراخ های رزوه شده است و نباید از این مقدار تجاوز کند.
· پیچ قفل کننده:
برای پیچ قفل فلزی ارائه شده با واحد پیستون محوری، باید از گشتاور سفت کننده MV مورد نیاز برای پیچ قفل استفاده شود.
