مراحل تست فرکانس کارت:

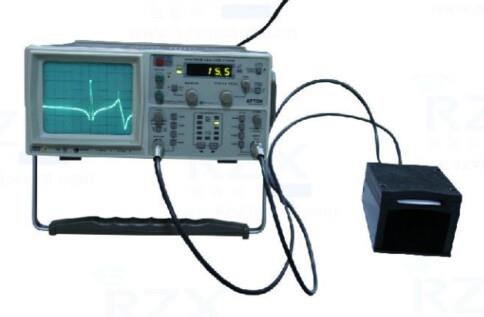

۱. پورت BNC پشت پروب تست کارت را به پورت BNC روی پانل طیف سنج وصل کنید
۲. دکمه ها را همانطور که در نمودار نشان داده شده است، "SCANWIDTH" را با فشار دادن فلش های چپ و راست زیر روی ۵ تنظیم کنید.
۳. دکمه "CENTER FREQ" را تنظیم کنید تا بالاترین نقطه را به نقطه افقی CENTER پانل نمایشگر برساند.
۴. کارت را در جعبه پروب تست قرار دهید
۵. دکمه "MARKER" را تنظیم کنید تا نقطه فرکانس را به بالاترین نقطه در سمت راست خط مرکزی بکشید.
۶. در این مرحله، مقدار نمایشگر LED فرکانس تشدید کارت است
عملکرد دستگاه آنالایزر طیف:
